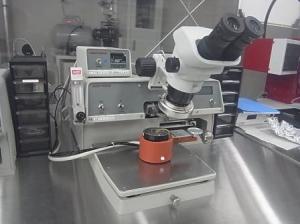

共晶ダイボンダ

印刷用ページを表示する 更新日:2021年8月5日更新
設備利用
機器利用
分類
N:半導体製造・MEMS加工
対象

仕様

ボンディング方式:共晶ボンディング方式(熱+荷重+スクラブ)
操作方法:X-Y-Z 3軸マニピュレーター
コレット:6本までの吸着コレットを取付け可能
ピックアップコレット:穴径=381μm、先端径=762μm
荷重:10g から 75g まで
スクラブサイクル:0 から 50サイクル まで 1サイクル単位で設定可
スクラブストローク:0.2Mil から 20Mil まで(約5μm から 50μmまで) 0.2Mil単位で設定可
ワーク寸法:1mm×1mm から 30mm×30mm まで
基板加熱:350℃まで、窒素ブロー、簡易窒素パージ機能付き

用途
共晶材(AuSn等)によるチップ部品の実装
製造者
ハイソル株式会社(WEST BOND,INC)
型番
MODEL-7327C
導入年度
2010
設置場所
本部
グループ
電気技術グループ
試験規格対応
備考
プリフォーム材料、コレットは利用者持込みでお願いします。
設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
機器利用 9.1. ダイボンダ 共晶ダイボンダ[1時間につき] S91121 560円 1,030円

共晶ダイボンダ

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
