交流大電流電源装置

印刷用ページを表示する 更新日:2021年7月27日更新
設備利用
依頼試験機器利用
分類
E:電気計測・電気安全:電源・負荷・電源計測
対象
電気・電子
仕様

定格出力:15kVA

相数:単相2線

出力電圧:0から15Vまで

出力電流:15から1000Aまで

出力レンジ:4レンジ
・15から50Aまで
・50から150Aまで
・150から500Aまで
・500から1000Aまで
※出力レンジにより出力端子を変更する必要があります。

定電流精度:±1.0%以下(各電流レンジの最大電流値及びインピーダンス電圧5から15Vまでにて)

応答速度:100ms以下

出力周波数:50/60Hz

負荷力率:0.7から1まで

出力機能
・連続通電機能
・サイクル通電機能(ON時間、OFF時間、サイクル回数指定)

出力端子から接続されている電線:MLFC325sq(M12圧着端子)
※実験用端子台(M6×3、M8×2、M10×2、M12×2)もあります

用途
温度上昇試験等
製造者
株式会社YAMABISHI
型番
SYN-50KHX(周波数変換器)
MTS-15HRCX(交流定電流電源装置)
導入年度
2011
設置場所
本部
グループ
電気技術グループ
試験規格対応
備考

下記記載の料金は一例で、試験内容により変わります。

大電流の場合、対応した電線をご用意頂く場合がございます。

実験室環境保護のため、耐熱治具等をご用意頂く場合がございます。

実験室環境は以下の資料をご確認ください。
交流定電流電源装置の試験環境 [PDFファイル/1.73MB]

※TIRI NEWS 2016年 11月号に掲載されました

設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
依頼試験 17.1.5. 温度上昇試験 1.1. 100A以下 [1試験点につき] TH15111 4,610円 7,350円
依頼試験 17.1.5. 温度上昇試験 1.1. 100A以下(同一試験の追加) [1試験点につき] TH15112 1,770円 2,390円
依頼試験 17.1.5. 温度上昇試験 1.2. 100Aを超える [1試験点につき] TH15121 6,910円 12,200円
依頼試験 17.1.5. 温度上昇試験 1.2. 100Aを超える(同一試験の追加) [1試験点につき] TH15122 2,250円 4,500円
機器利用 7.2. 交流大電流電源 [1時間につき] S71211 1,380円 2,760円

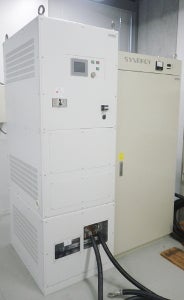

交流定電流電源装置

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
