English 機器利用可能
本部

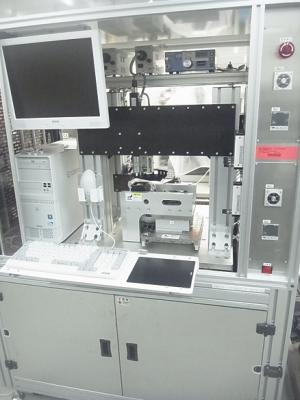

本部フリップチップボンダ
最終更新日2024年8月29日
用途
チップ部品と基板のバンプ接合
仕様
重ね合せ精度：±5um（最小値）
温度：350℃ まで
荷重：1kgf（9.81N） まで
コレット：3902-060-120-787-WC（ホール径：1.524mm、先端径：3.05mm）
ステージ：20mm角以下
機器概要
- 分類
- N：半導体製造・MEMS加工
- 担当部署
- 電気技術グループ
- 導入年度
- 2010
- 型番
- M-1300
- 製造者
- ハイソル株式会社
- 対応試験規格
- ASTM 1000 ／ CISPR 200
- 備考
装置内でチップをフリップ（反転）させる機構は装備しておりません。
試料の大きさ、材質等について利用前に要相談。
使用するチップに適合したコレットをご用意頂く必要があります。
その他の消耗品は、利用者持込みでお願いします。【MEMS関連設備】
以下のウェブページに記載の関連設備をご参照ください。
/research/field/mems/
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （1）ダイボンダ フリップチップボンダ [1時間につき] | S91131 | 1,280円 | 2,780円 |
