本部

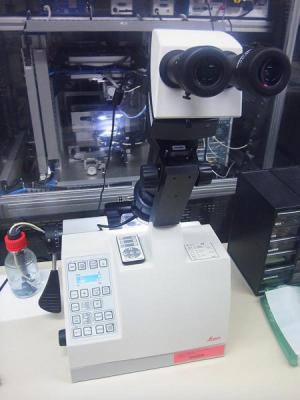

本部ターゲット断面試料調整装置
最終更新日2024年8月29日
用途
試料断面の鏡面研磨
仕様
実体顕微鏡倍率：9.2から147.2倍
左右移動量：50mm
回転数：300から20,000rpm
研磨送り速度：0.025から0.5mm/s
前進ステップ：0.5、1、10、100μm
潤滑液滴下量：2から20mL/min
ラッピングシート：15、9、6、3、1、0.5μm
ダイヤモンドディスクカッター：30mmφ
機器概要
- 分類
- C：顕微鏡：その他
- 担当部署
- 電気技術グループ
- 導入年度
- 2011
- 型番
- EM TXP
- 製造者
- ライカマイクロシステムズ
- 対応試験規格
- 備考
お客様ご自身で操作可能な機器利用としてご利用いただけます。
操作方法が分からない方は担当職員にご相談ください。【MEMS関連設備】
以下のウェブページに記載の関連設備をご参照ください。
/research/field/mems/
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （4）ターゲット断面試料調整装置 [1時間につき] | S51411 | 1,260円 | 2,420円 |
| 機器利用 | （4）ターゲット断面試料調整装置 ＜消耗品＞ [1枚につき] | S5142S | 520円 | 520円 |
