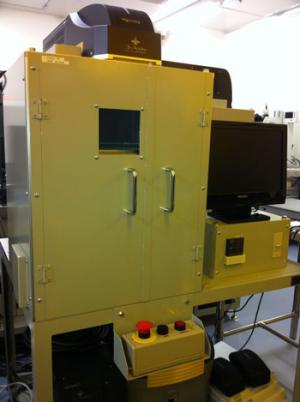

3次元CO2レーザーマーカ

最終更新日2024年8月29日

•

用途

樹脂部品へのマーキング、くり貫き加工。石英基板へのマーキング

仕様

レーザ波長：10.6μm
レーザ平均出力：30W
加工エリア：X120mm×Y120mm×Z42mm（±21mmの範囲で焦点位置を変更できます）
試料ステージZ軸可動範囲：120mm
3次元印字：段差、傾斜面、円柱などへのマーキング
最大スキャンスピード：12,000mm/s
最小印字サイズ：0.2mm（高さ、幅とも）

機器概要

分類

M：加工機・造形機：加工機

担当部署

電気技術グループ

導入年度

2011

型番

ML-Z9510

製造者

株式会社キーエンス

対応試験規格

備考

3D-CADデータを用いたマーキングには対応していないのでご注意ください。
段差や円柱などの3次元形状は加工機の制御ソフトで作成します。

【MEMS関連設備】
以下のウェブページに記載の関連設備をご参照ください。
/research/field/mems/

料金表

設備利用	試験項目	項目コード	適用料金（税込）
			中小	一般
機器利用	（22）レーザーマーカ 3次元CO2レーザーマーカ [1時間につき]	SD3411	580円	1,290円
