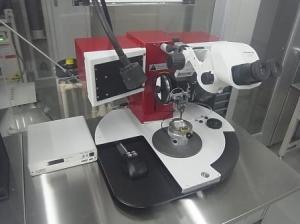

本部太線ワイヤボンダ
最終更新日2024年8月29日
用途
太線ワイヤによるチップ部品の配線
仕様
ボンディング方式：US+荷重方式
操作方法：X-Y-Z 3軸マニピュレーター
荷重：100cN から 1000cN まで
対応ワイヤ：アルミ線（直径300μm）
スティッチボンディング：可能
ワーク寸法：250mm×250mm から 500mm×500mm（クランプ）、直径80mmまで（吸着）
ループ形状：プログラミング可能
基板加熱：無
機器概要
- 分類
- N：半導体製造・MEMS加工
- 担当部署
- 電気技術グループ
- 導入年度
- 2010
- 型番
- MODEL 5350
- 製造者
- エルテック株式会社（F&K Delvotec）
- 対応試験規格
- 備考
【MEMS関連設備】
以下のウェブページに記載の関連設備をご参照ください。
/research/field/mems/
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （2）ワイヤボンダ 太線ワイヤボンダ [1時間につき] | S91251 | 490円 | 1,100円 |
