本部放射輝度を値づけた紫外光カメラシステム
最終更新日：2024年11月12日
アピールポイント
- 深紫外波長域での分光撮影
- 殺菌用紫外光源の放射輝度分布を二次元イメージング
技術内容
技術の特徴
- 測定時間を大幅に短縮 （走査型の放射輝度分布の測定方法との比較）
- 深紫外域での放射輝度の絶対値を測定可能 （放射輝度測定誤差：26%）
技術の概要
.png)

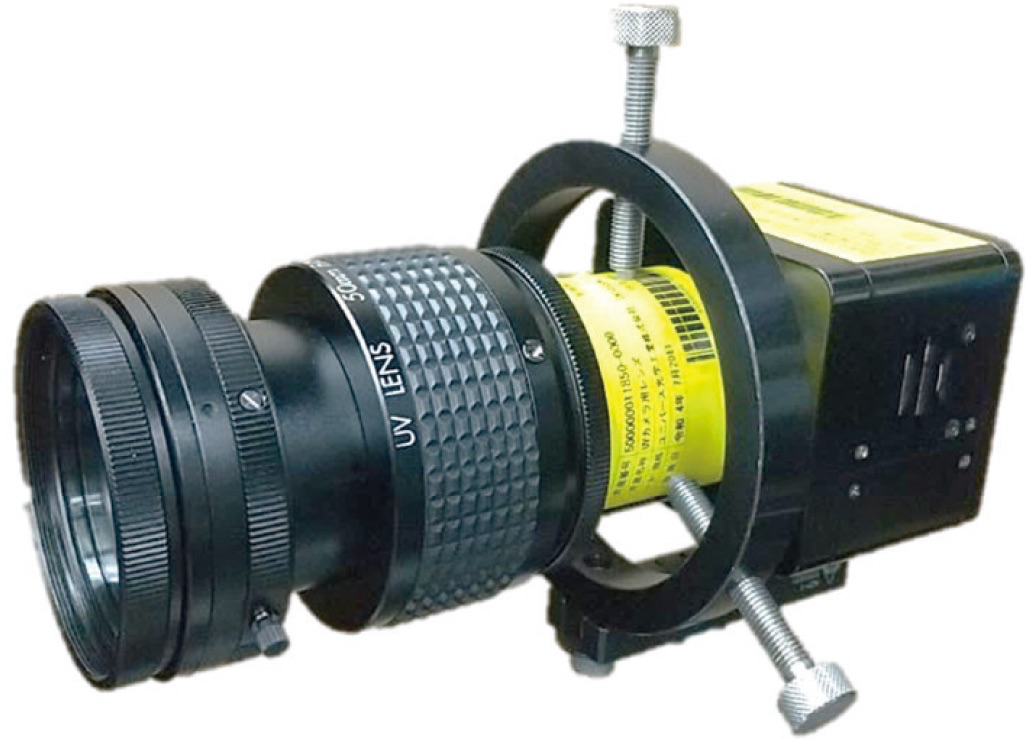

深紫外波長域での撮影システム

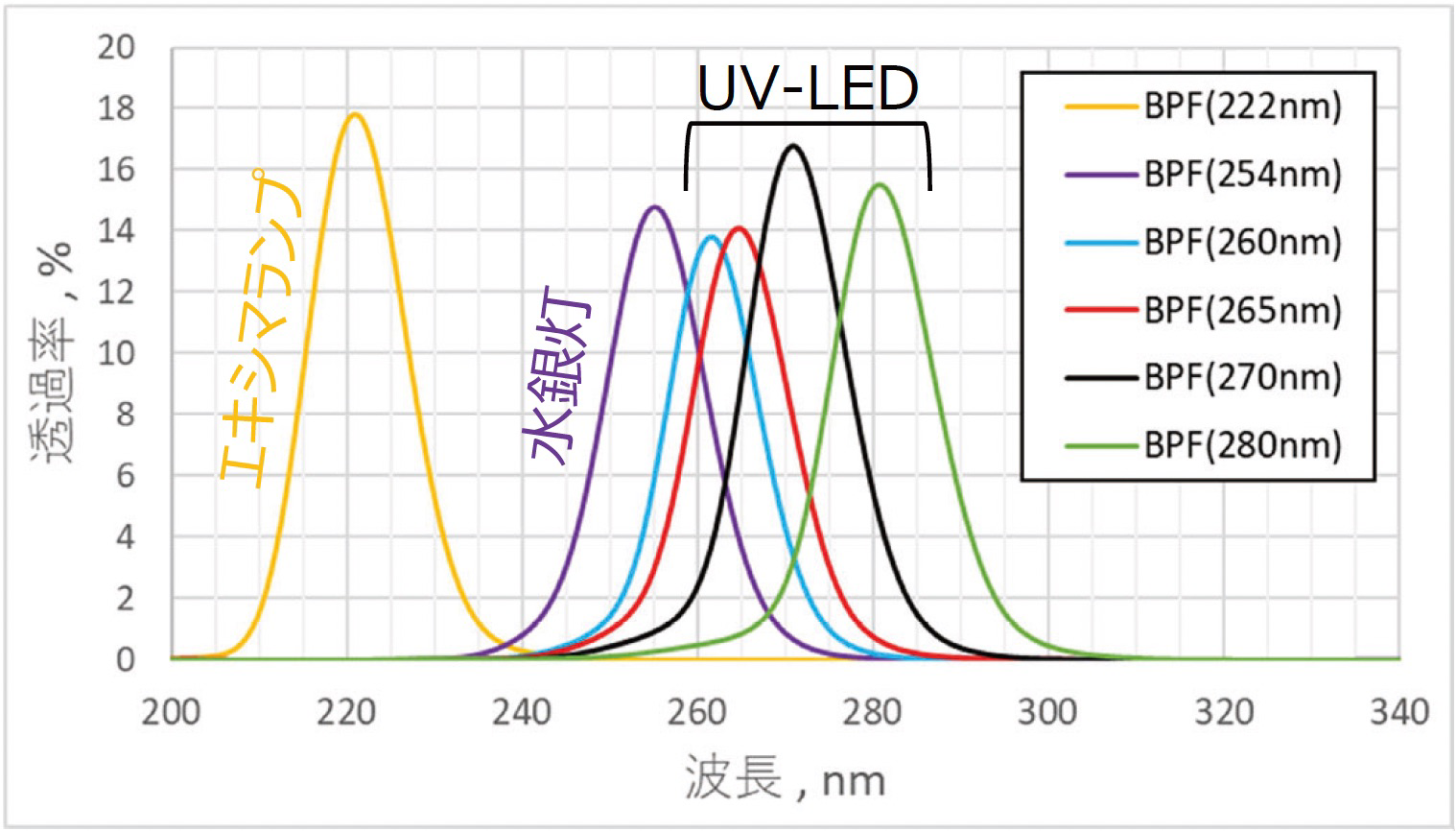

- 波長200nmから撮影可能な紫外光モノクロカメラとBPF※を組み合わせた分光撮影システム
- 殺菌用途によく使われるエキシマランプ、 水銀灯、UV-LEDの波長の光のみを撮影可能
- 紫外線硬化樹脂用光源の波長にも対応可能
※ BPF：バンドパスフィルタ

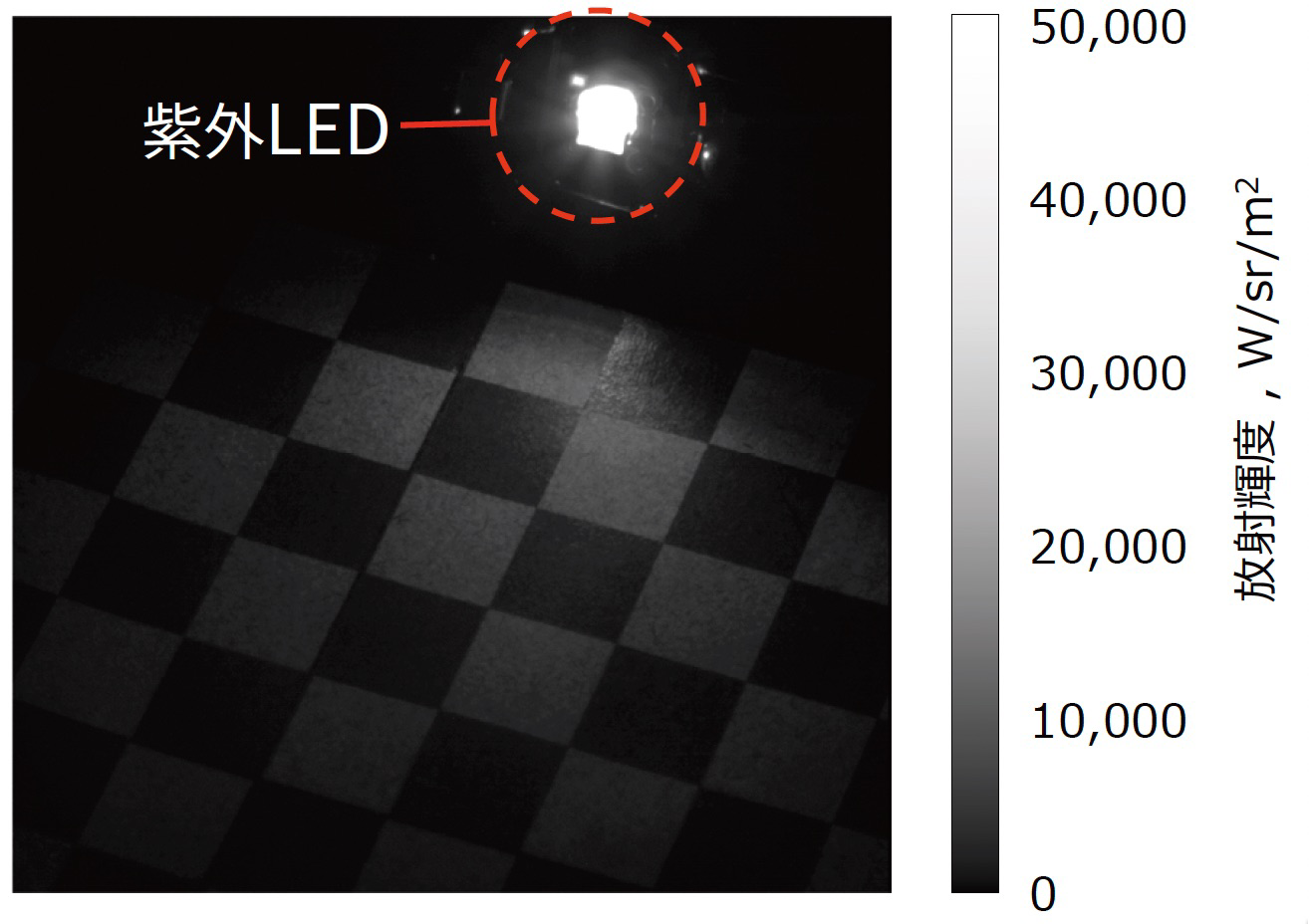

放射輝度分布の二次元イメージング
- 開発した校正手法による分光撮影画像へ の放射輝度（単位：W/sr/m2）の値付け
- 殺菌用紫外線光源などの発光ムラや、照射範囲を二次元で取得可能
.png)
.png)
企業へのご提案
測定のご相談お待ちしております。
■測定例
- 紫外線殺菌製品などの漏れ光の測定
- 紫外線面光源の放射輝度ムラの測定
- 紫外線硬化樹脂用光源の放射強度分布測定
