ラティス構造型熱交換器の熱流体解析

• ラティス構造によりコンパクトで高効率な熱交換器を作製
• 流体流入方向に対して最適な構造配向の評価が可能

技術の特徴

• 構造の周期性に起因した熱交換性能の流体流入方向依存性を評価
• 熱流体解析により試作前に性能評価

技術の概要

ラティス構造：基本構造が周期的に並んだ構造で、比強度・衝撃吸収性・伝熱性に優れる

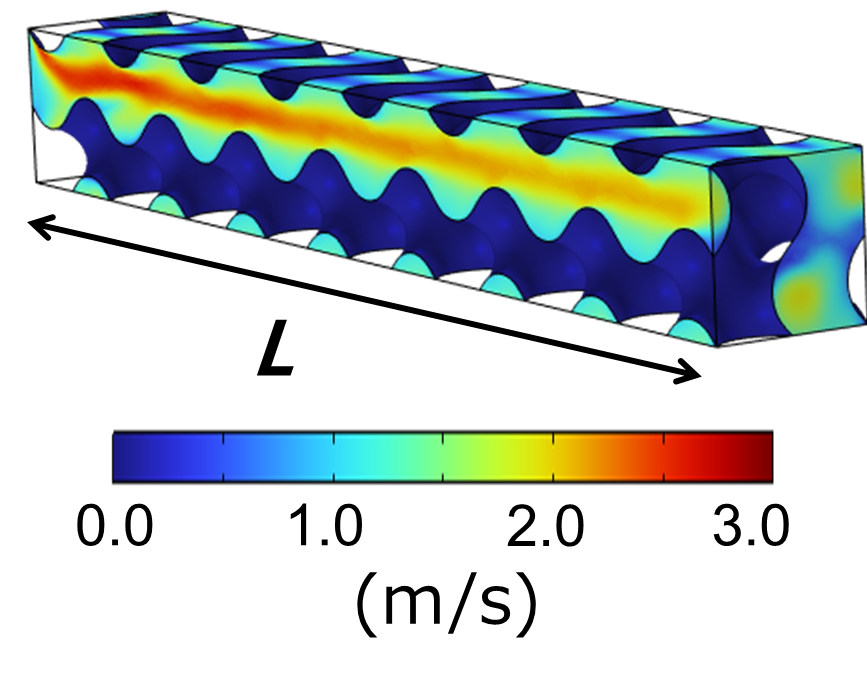

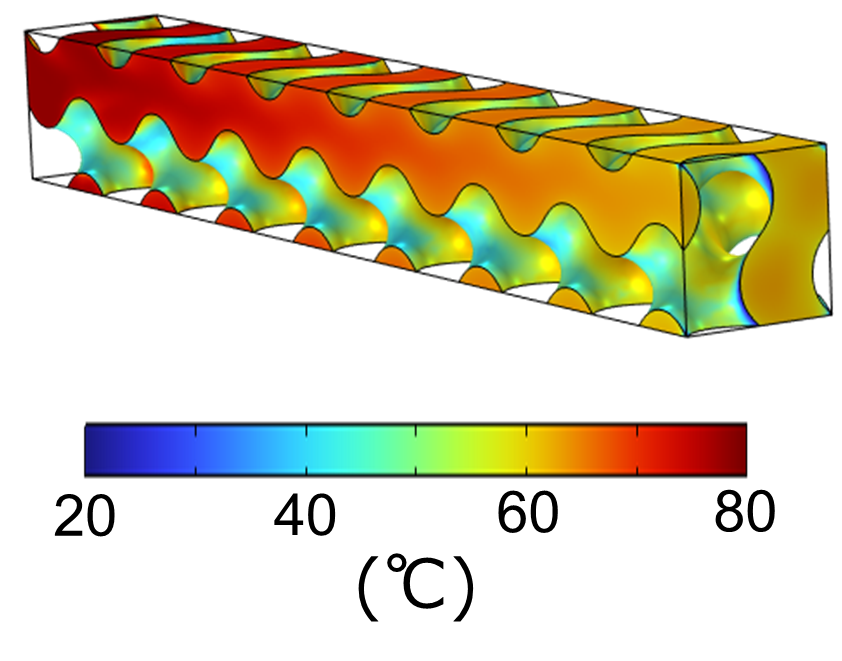

ラティス構造の１種であるGyroid構造の熱交換器への応用を考え、その熱交換性能を熱流体解析により評価しました。

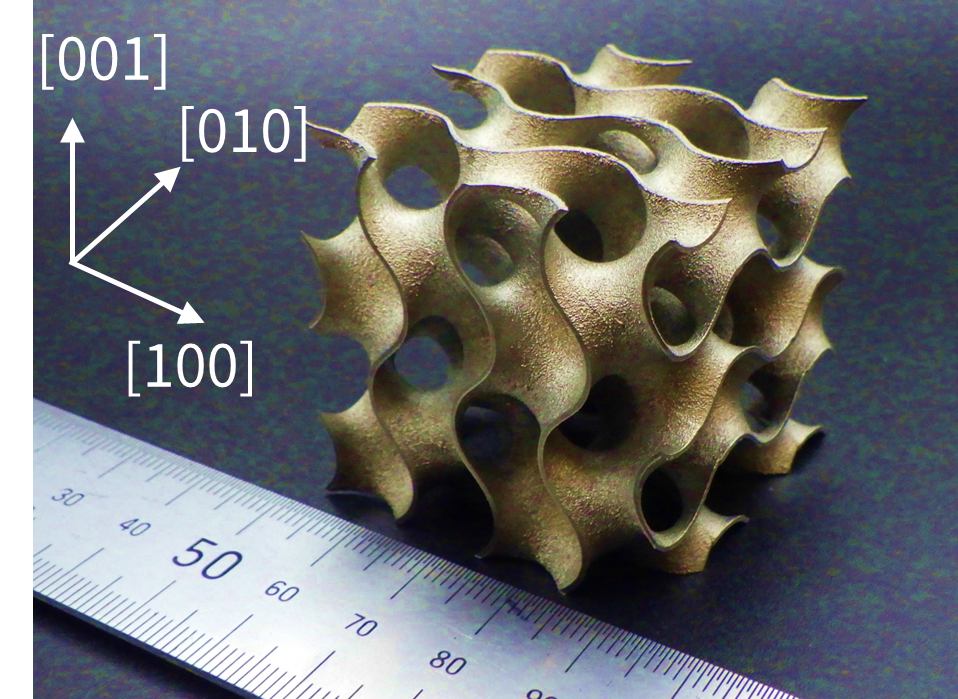

[100],[110],[111]の方向に基本構造を並べた構造を作成

それぞれの方向に80℃と20℃の水を速度1m/sで流入

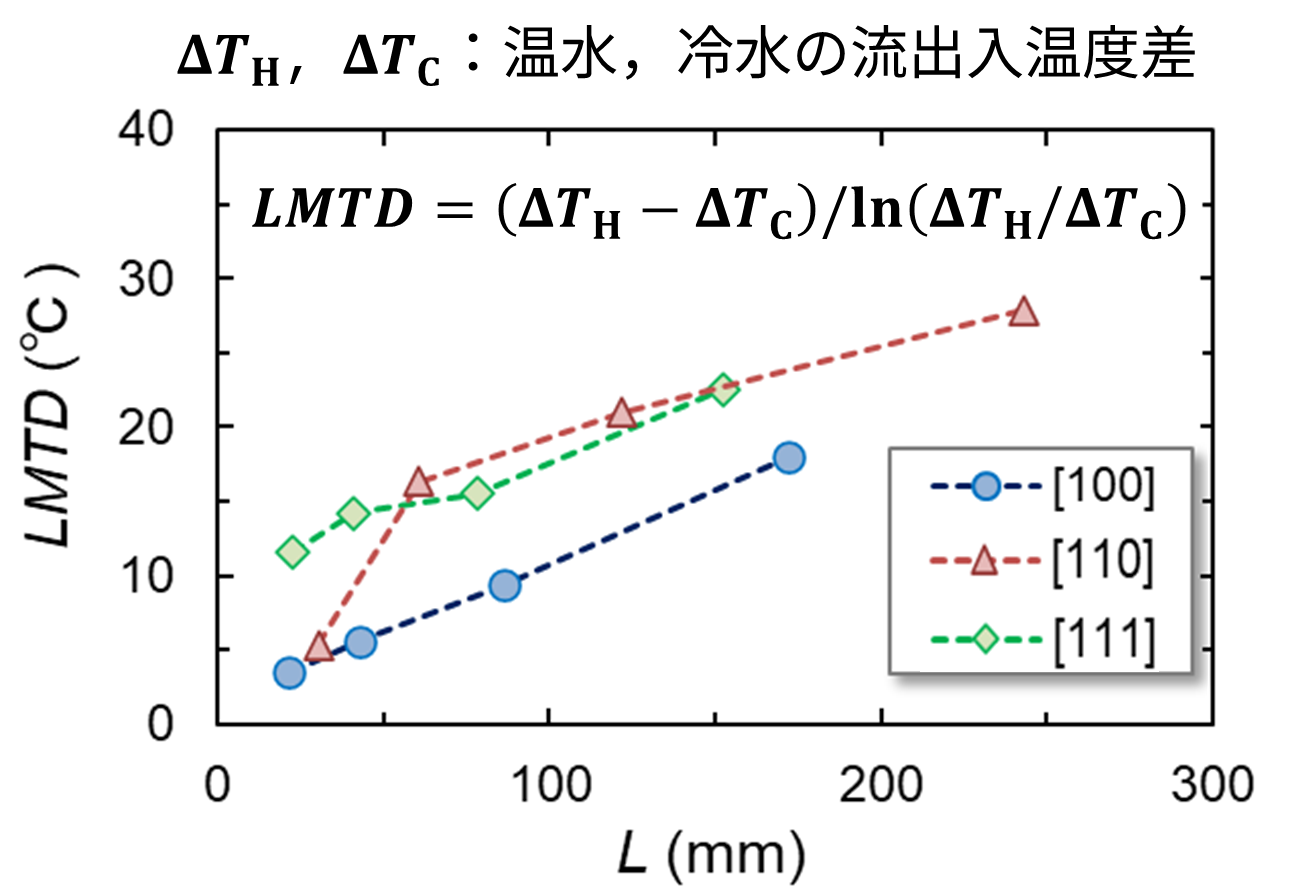

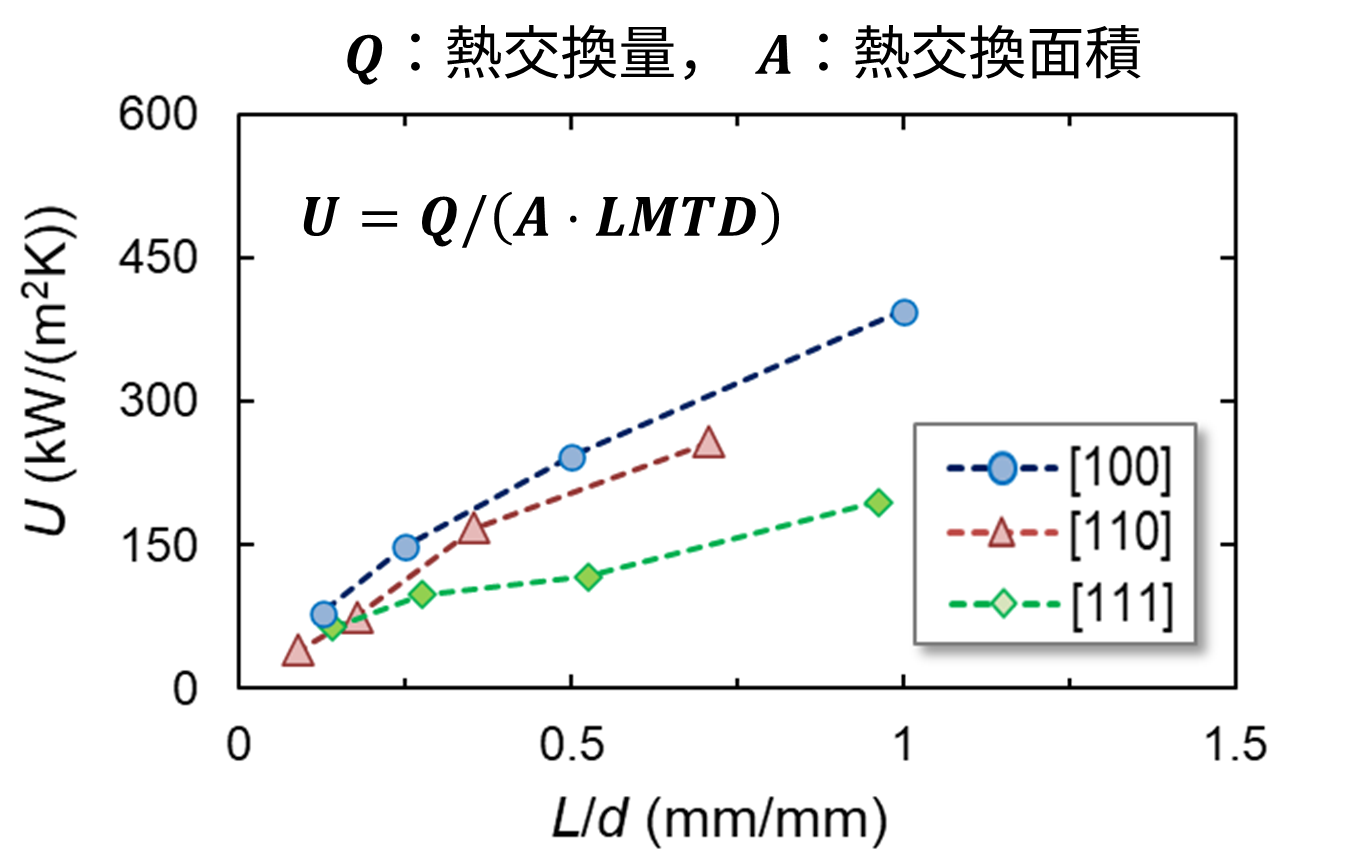

[100]方向に流体を流すと効率よく熱交換できることがわかりました。

企業へのご提案

• ラティス構造を製品に応用したい方
• 流体の可視化、流体解析を行いたい方

オーダーメード型技術支援・共同研究のご相談をお待ちしています。
