塩水噴霧試験(2) 腐食過程の自動観察装置

1. 手間をかけずに自動観察
2. さびがいつ・どこで生じたかを特定
3. さび面積の推移を定量的に表示

技術の特徴

★試験者・評価者の負担を軽減しつつ、 従来より高精度で多様なデータを提供

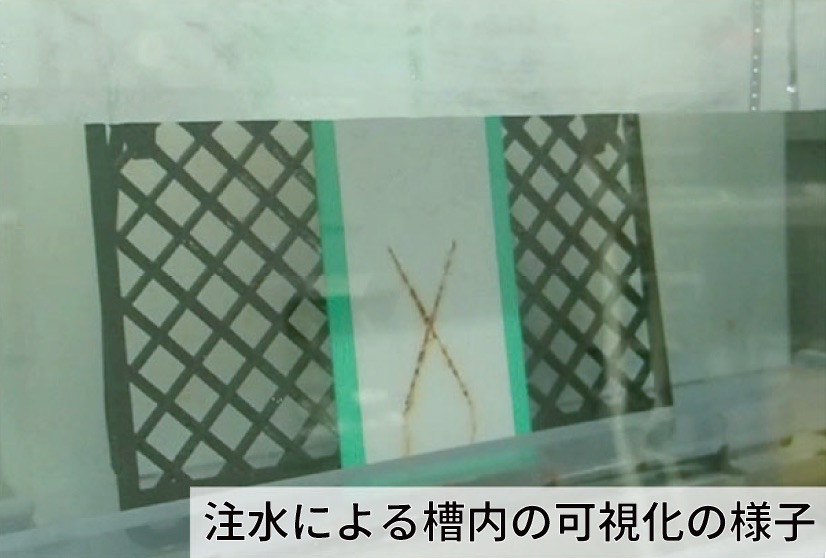

1. 透明壁面＋自動注水＋自動撮影→塩水噴霧試験中の自動観察を実現
2. 機械学習と画像解析を組み合わせ、 一定基準でさびを認識し、面積も算出

技術の特徴

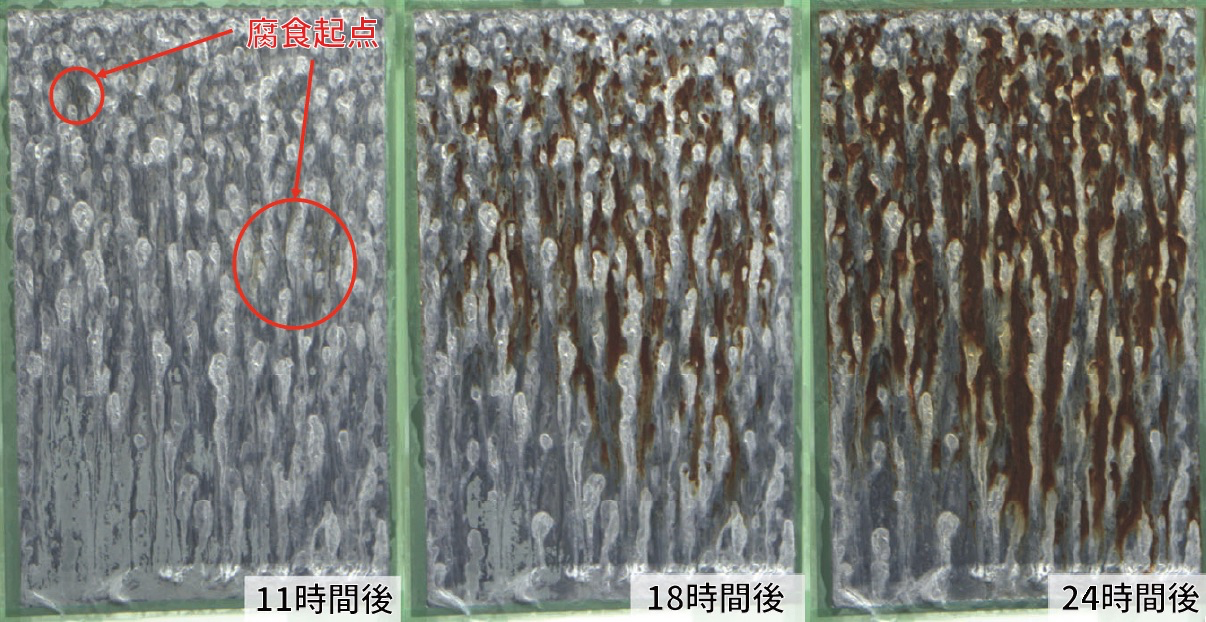

撮影画像

• 亜鉛めっき鋼板 [膜厚：約1μm]
• 5分純水浸漬＋噴霧
• その他の条件はJIS Z 2371準拠

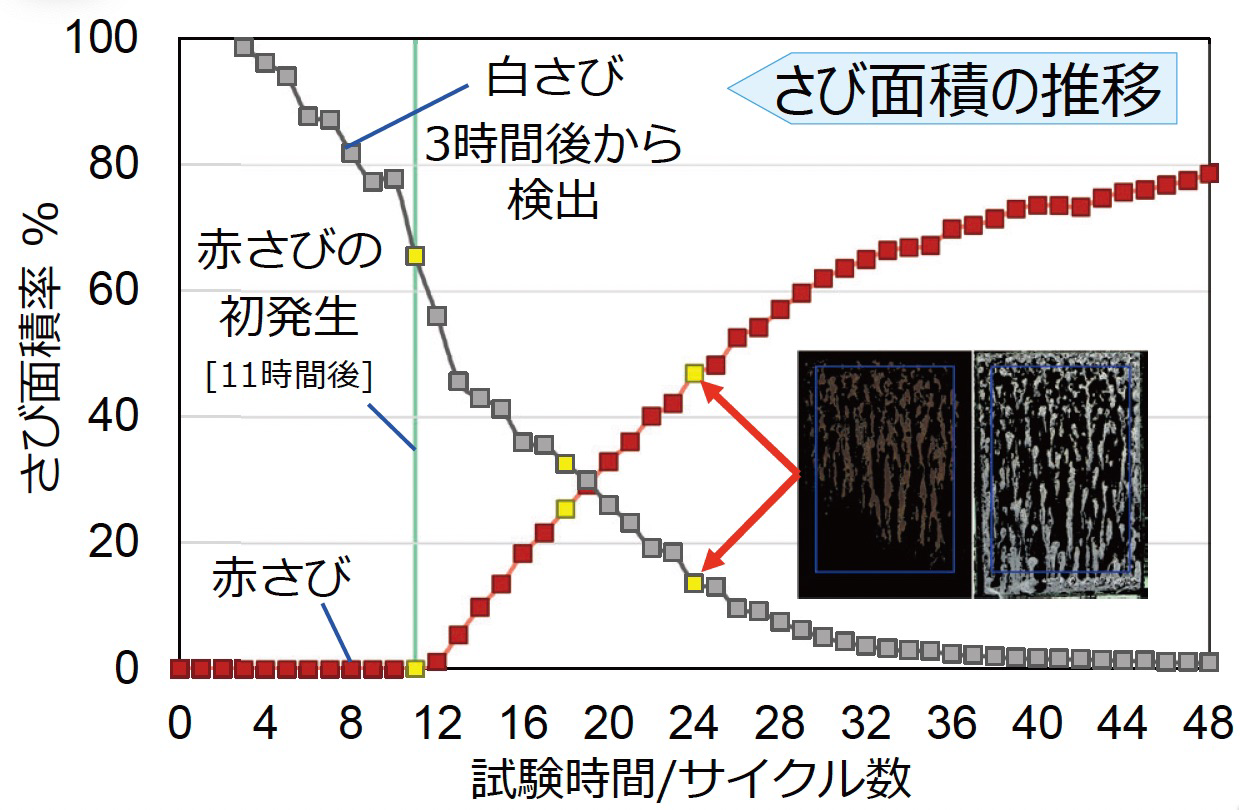

さび面積の推移

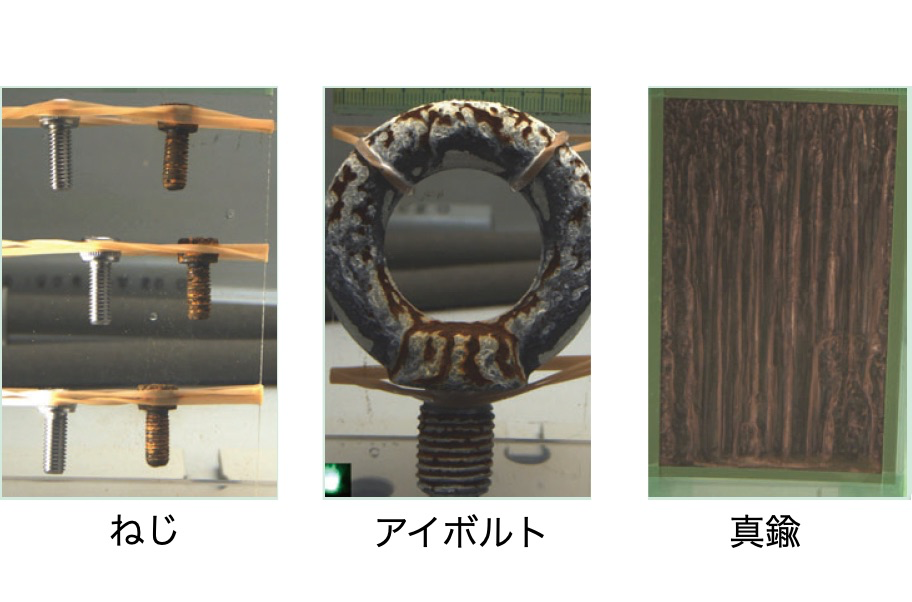

製品形状や他の材質も対応可能

支援例：腐食原因と対策

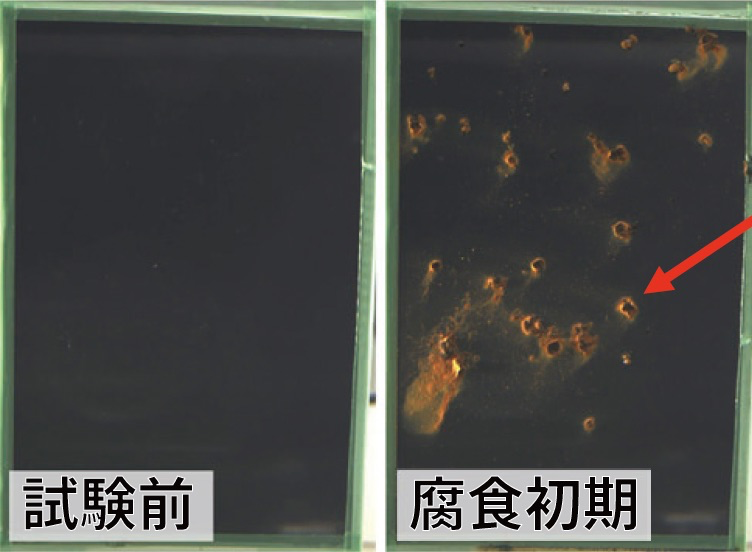

さび発生の初期症状は点状
↓腐食部の分析を実施
塗装時の異物付着の可能性
→塗装環境の改善へ

企業へのご提案

さびが発生する時間や場所、広がる速度のデータを使い、製品の開発を促進します。

• 製品の最もさびやすい箇所を特定
  →材料や構造などの改良による開発の促進
• さびが初めて発生する時間を特定
  →現製品の耐食性を精密に評価

特許 第7148100号
