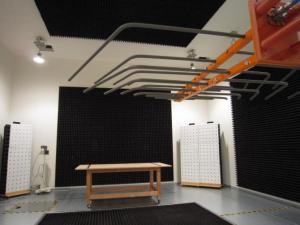

多摩テクノプラザ放射イミュニティ試験システム（~6GHz）
最終更新日2024年10月10日

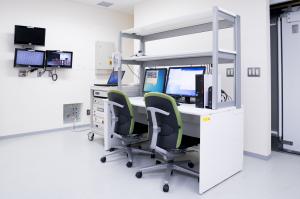

試験機の制御系
用途
製品に電磁波を照射して誤動作等がないかを試験
仕様
対応規格：IEC61000-4-3
- 試験周波数/電界強度：80 MHzから1 GHzまで 最大20 V/m
1 GHzから6 GHzまで 最大10 V/m - 変調方式：AM変調、PM変調
対応規格：ISO11452-2

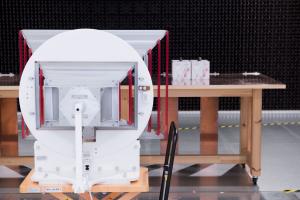

- 試験法 ： ALSE法（アンテナ照射法）
- 試験周波数/電界強度 ： 200 MHzから6 GHzまで 最大200 V/m
- 変調方式 ： AM変調、PM変調
- テストベンチ：
W 3.0 m x D 1.0 m x H 0.9 m
※本装置は公益財団法人JKA補助事業による補助を受けて設置しています。
機器概要
- 分類
- F：EMC
- 担当部署
- 電子技術グループ
- 導入年度
- 2020
- 型番
- -
- 製造者
- 日本オートマティック・コントロール株式会社
- 対応試験規格
- IEC 61000-4-3 ／ ISO 11452-2
- 備考
追加導入設備：放射イミュニティ試験システム（2020年度）
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （5）放射イミュニティ試験 電波ノイズ試験室による （基本料） [1時間につき] | TK15221 | 18,430円 | 36,870円 |
| 依頼試験 | （5）放射イミュニティ試験 電波ノイズ試験室による （追加料） [30分につき] | TK15222 | 6,270円 | 12,550円 |
