車載エミッション測定

印刷用ページを表示する 更新日:2021年7月13日更新
設備利用
依頼試験
分類
F:EMC
対象
電気・電子
仕様

測定の仕様

【放射エミッション】

  • 測定周波数:150 kHzから6 GHz
  • トランスデューサーの種別と型式
    • アクティブロッドアンテナ(型式 3301B)
    • バイコニカルアンテナ(型式 BBA9106/VHA9103B)
    • ログペリオディックアンテナ(型式 UHALP9108-A)
    • DRWGホーンアンテナ(型式 3115)

【伝導エミッション(電圧法)】

  • 測定周波数:150 kHzから108 MHz
  • トランスデューサーの種別と型式
    • AMN(型式 NNBM8124N)

【伝導エミッション(電流法)】

  • 測定周波数:150 kHzから1000 MHz
  • トランスデューサーの種別と型式
    • 電流プローブ(型式 91550-1, 94111-1)



テストベンチ

W 3.0 m x D 1.0 m x H 0.9 m

用途
車載機器により生じる電磁波が規制値を超えていないかどうかを測定
製造者
株式会社東陽テクニカ
型番
導入年度
設置場所
多摩テクノプラザ
グループ
電子技術グループ
試験規格対応
  • CISPR 25
備考
設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
依頼試験 19.1.3. 車載エミッション測定 1.1. 10m法電波暗室による (基本料) [1時間につき] TK13111 30,550円 44,140円
依頼試験 19.1.3. 車載エミッション測定 1.1. 10m法電波暗室による (追加料) [30分につき] TK13112 10,740円 16,210円

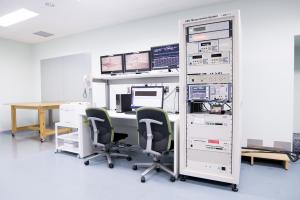

10m法電波暗室測定室

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
