シリアルBERT(16Gb/s)

印刷用ページを表示する 更新日:2021年8月2日更新
設備利用
依頼試験機器利用
分類
E:電気計測・電気安全:電子計測
対象
電気・電子
仕様

チャネル数:2
ビットレート:256 Mb/sから16 Gb/s
拡張機能:ディエンファシス信号変換(シグナル・コンバータ)

用途
送受信側におけるシリアル信号パターンの比較
信号のジッタ耐性評価
各種シリアル・バス(USB 3.1/SATA)のレシーバ適合試験
製造者
Keysight Technologies
型番
M8020A
導入年度
2015
設置場所
本部
グループ
IoT技術グループ
試験規格対応
備考

3つの機能により耐性を評価することができます。

  1. パターン・ジェネレータ(パルス・パターン発生器)
    数種類の高速シリアル規格のコンプライアンス・パターンを定義済
    PRBS(疑似ランダムビット)パターンまたはユーザ定義パターン
  2. ジッタ耐力テスト
    ジッタを印加可能
    干渉チャネル(ISIボード・トレースを通過させる)対応
  3. エラー・ディテクタ(シリアル・ビット誤り率テスタ)
    累積BER(ビット誤り率)測定、アイ・ダイアグラム測定、TJ(トータル・ジッタ)測定

お客さまご自身で操作可能な機器利用としてご利用いただけます。

設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
依頼試験 20.1.1. 電子機器特性試験 3.1. USB3.1Gen1電気的適合試験 (基本料) [1測定手順につき] TL11311 5,340円 10,490円
依頼試験 20.1.1. 電子機器特性試験 3.1. USB3.1Gen1電気的適合試験 (追加料) [1測定手順につき] TL11312 1,380円 2,660円
依頼試験 20.1.1. 電子機器特性試験 5.1. SATA電気的適合試験 (基本料) [1測定手順につき] TL11511 6,220円 10,390円
依頼試験 20.1.1. 電子機器特性試験 5.1. SATA電気的適合試験 (追加料) [1測定手順につき] TL11512 1,520円 2,340円
依頼試験 20.1.1. 電子機器特性試験 7.1. PCIeGen3電気的適合試験 (基本料) [1測定手順につき] TL11711 6,250円 11,480円
依頼試験 20.1.1. 電子機器特性試験 7.1. PCIeGen3電気的適合試験 (追加料) [1測定手順につき] TL11712 1,540円 3,090円
機器利用 8.35. シリアルBERT (16Gbps)[1時間につき] S84831 3,730円 5,680円

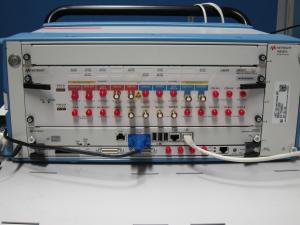

シリアルBERT(16Gbs)

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
