ネットワークアナライザ(20GHz/TDR)

印刷用ページを表示する 更新日:2021年8月2日更新
設備利用
依頼試験機器利用
分類
E:電気計測・電気安全:電子計測
対象
電気・電子
仕様

チャネル数:4
周波数:300 kHzから20 GHz(バイアス・ティー付き)
拡張機能:拡張タイム・ドメイン解析(Enhanced TDR)

用途
リターンロスや特性インピーダンス、VSWRなどの反射特性評価
減衰特性や群遅延などの伝送特性評価
製造者
アジレント・テクノロジー株式会社
型番
E5071C-4K5
導入年度
2011
設置場所
本部
グループ
IoT技術グループ
試験規格対応
備考

高速デジタルを扱うデバイスは高周波特性の評価が必要になります。
周波数特性から時間軸に変換して特性の時間変化を測定観測することもできます。

  1. 周波数ドメイン: どの周波数について対策を立てる必要があるかを特定
  2. 時間ドメイン:インピーダンスの不整合により発生するノイズがどの箇所で起こっているかを特定

次のような目的でも利用できます。

  1. 高速規格対応のデータ伝送線路(ケーブル・基板・導波管 等)の測定と補正
  2. マクロを使った設定と繰り返し測定の効率化
  3. マルチポートの自動キャリブレーション
  4. 伝送路測定データからアイパターン(TDT測定)の出力

お客さまご自身で操作可能な機器利用としてご利用いただけます。

設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
依頼試験 20.1.1. 電子機器特性試験 10.1. CoaXPressRL/Cable電気的適合試験 (基本料) [1測定手順につき] TL11A11 1,850円 3,650円
依頼試験 20.1.1. 電子機器特性試験 10.1. CoaXPressRL/Cable電気的適合試験 (追加料) [1測定手順につき] TL11A12 650円 1,360円
機器利用 8.39. ネットワークアナライザ ネットワークアナライザ(20GHz/TDR)[1時間につき] S85321 1,280円 2,540円

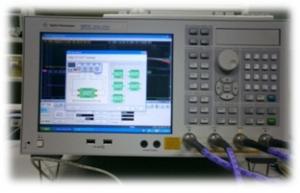

ネットワークアナライザ(20GHz/TDR)

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
