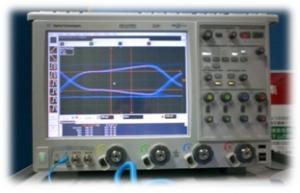

高性能オシロスコープ（16GHz）
印刷用ページを表示する 更新日：2022年3月10日更新
- 分類
- E：電気計測・電気安全：電子計測
- 対象
- 電気・電子
- 仕様
チャネル数：4（at 40 GSa/s）、2（at 80 GSa/s）
周波数帯域：16 GHz
メモリ長：1G サンプル（25 ms at 40 GSa/s）
拡張機能：- アイ・パターン描画： USB 2.0/3.1、PCIe Gen 1/Gen 2、SATA Gen 1/Gen 2、HDMI 1.4、DDR3
- プロトコル解析： USB 2.0/3.1、SATA、 I2C/SPI、CAN/LIN/FlexRay、RS-232/UART、MIPI D-PHY
- 用途
- アイ・パターン、ジッタ解析、プロトコルのデコード、電気的適合試験（USB 3.1、PCI Express、SATA、HDMI）
- 製造者
- アジレント・テクノロジー株式会社
- 型番
- DSAX91604A
- 導入年度
- 2011
- 設置場所
- 本部
- グループ
- IoT技術グループ
- 試験規格対応
- 備考
オシロスコープは、波形を見る測定器から、ロジック回路を評価・解析する測定器として用途を広げています。
ギガビットデータレートのリアルタイム波形の観測およびマスクテスト、クロック・リカバリが可能です。
7 Gbpsパターンジェネレータ（BERT）と合わせて使用することにより受信信号の評価にも適しています。
お客さまご自身で操作可能な機器利用としてご利用いただけます。本機器に関する事業は東京都IoT研究会の会員向けに提供します。
お申込みならびにお問合せは会員サイトからお願いいたします。
詳しくはこちらのページをご覧ください。
https://iot.iri-tokyo.jp/irai-kiki/（外部リンク）
| 設備利用 | 分類番号 | 試験項目 | 項目コード | 中小料金 | 一般料金 |
|---|---|---|---|---|---|
| 依頼試験 | 20.1.1. | 電子機器特性試験 SATA電気的適合試験 （基本料） [1測定手順につき] | TL11511 | 6,220円 | 10,720円 |
| 依頼試験 | 20.1.1. | 電子機器特性試験 SATA電気的適合試験 （追加料） [1測定手順につき] | TL11512 | 1,520円 | 2,440円 |
| 依頼試験 | 20.1.1. | 電子機器特性試験 PCIe電気的適合試験 （基本料） [1測定手順につき] | TL11611 | 3,500円 | 7,350円 |
| 依頼試験 | 20.1.1. | 電子機器特性試験 PCIe電気的適合試験 （追加料） [1測定手順につき] | TL11612 | 1,320円 | 2,570円 |
| 依頼試験 | 20.1.1. | 電子機器特性試験 HDMI電気的適合試験 （基本料） [1測定手順につき] | TL11811 | 5,640円 | 11,290円 |
| 依頼試験 | 20.1.1. | 電子機器特性試験 HDMI電気的適合試験 （追加料） [1測定手順につき] | TL11812 | 410円 | 660円 |
| 依頼試験 | 20.1.1. | 電子機器特性試験 CoaXPressSQ電気的適合試験 （基本料） [1測定手順につき] | TL11911 | 2,530円 | 5,030円 |
| 依頼試験 | 20.1.1. | 電子機器特性試験 CoaXPressSQ電気的適合試験 （追加料） [1測定手順につき] | TL11912 | 900円 | 1,930円 |
- 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
- ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
- 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
- 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
