1600kV雷インパルス電圧発生装置

印刷用ページを表示する 更新日:2024年7月16日更新
設備利用
依頼試験
分類
E:電気計測・電気安全:電気安全・高電圧試験
対象
電気・電子
仕様

発生電圧波形:

  • 標準雷インパルス電圧:1.2/50μs
  • 開閉インパルス電圧:250/2500μs

出力電圧:

  • 1.2/50μs  ±160kV~±1200kV
  • 250/2500μs  ±160kV~±800kV
用途
電気機器や絶縁支持物の雷などの異常電圧に対する絶縁性能を試験
製造者
スイス へフリー社
型番
SG△A1600-80
導入年度
2011
設置場所
本部
グループ
電気技術グループ
試験規格対応
  • IEC 60060-1
  •   JEC-0203
  •   JEC-0204
備考
電力機器や碍子等の機器が雷電圧のような過渡的な異常電圧に対する耐性や避雷設備等の避雷効果の検証を行います。
設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
依頼試験 18.1.3. 雷インパルス耐電圧試験(空気中) 200kVを超え1,200kV以下 [1試験点につき] TJ13131 7,960円 15,920円
依頼試験 18.1.5. 雷インパルス絶縁破壊試験(空気中) 1,200kV以下 [1試験点につき] TJ15111 10,920円 21,840円
依頼試験 18.1.3. 雷インパルス耐電圧試験(空気中) オシロスコープの波形図出力 [1枚につき] TJ13211 630円 1,270円

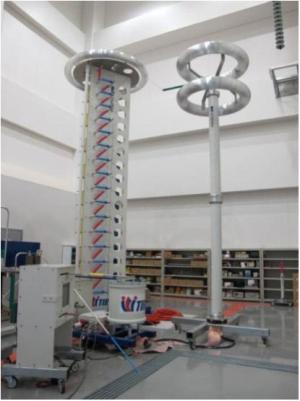

1600kV雷インパルス電圧発生装置

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
