マイクロ波帯アンテナ測定システム(800MHzから3GHz)

印刷用ページを表示する 更新日:2016年12月19日更新
設備利用
機器利用
分類
E:電気計測・電気安全:電気標準・校正、その他
対象

仕様

アンテナ室室内寸法: 3.5m(W)× 7m(D)× 3m(H)
6面電波吸収体(三角錐)
周波数: 800 MHz から3 GHz
送受信アンテナ距離: 3 m
ターンテーブル: 直径 0.8 m, 積載重量 8 kg
アンテナマスト: 1.5 m(固定)
クワイエットゾーン内不要入射特性:

  • -20 dB 以下@800 MHz
  • -30 dB 以下@1 GHz
  • -35 dB 以下@1.5 GHz
  • -35 dB 以下@1.8 GHz
  • -40 dB 以下@2.45 GHz

評価項目: アンテナ利得, 放射パターン, VSWR

用途
アンテナの性能評価
製造者
テクノサイエンスジャパン
型番
ネットワークアナライザ(N5242A, キーサイトテクノロジー)他
導入年度
2011
設置場所
本部
グループ
電気電子技術グループ
試験規格対応
備考

本システムはアンテナ単体の特性評価用であり、電波を放射する機器とアンテナの組み合わせでの特性評価はできません。
お客様のアンテナと本システムとの接続のために、お客様のアンテナ側には測定周波数に応じて、SMAメスまたは3.5mmメスコネクタを取り付けてください(コネクタのスペックはお客様にて十分ご確認ください)。

※( )内は2019年10月1日からの料金
設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
機器利用 21.7. アンテナ測定システム マイクロ波帯アンテナ測定システム(3GHz未満)[1件1時間につき] N72

2,900円

(2,950円)

5,749円

(5,850円)

マイクロ波帯アンテナ測定システム(800MHzから3GHz)写真1

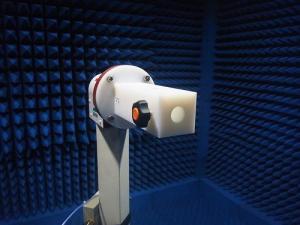

写真 1. アンテナ室

マイクロ波帯アンテナ測定システム(800MHzから3GHz)写真2
写真 2. アンテナマスト

マイクロ波帯アンテナ測定システム(800MHzから3GHz)図1
図 1. アンテナマストのフランジ寸法

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
