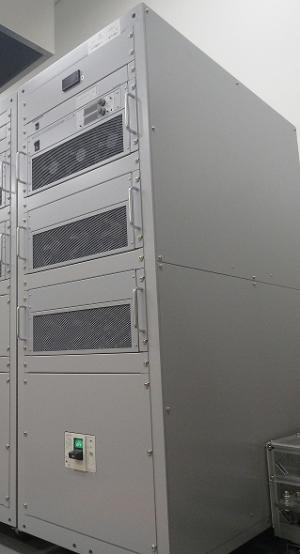

直流大電流電源装置

印刷用ページを表示する 更新日:2022年9月15日更新
設備利用
依頼試験機器利用
分類
E:電気計測・電気安全:電源・負荷・電源計測
対象
電気・電子
仕様

直流

  • 定格出力電力:36 kW
  • 出力電圧:0から10 Vまで
  • 出力電流:0から3,600 Aまで(2秒以内)、0から1,000 Aまで(連続通電時)
  • 出力端子から接続されている電線:MLFC325 sq(M12圧着端子)

110度許容電流が994Aのため、許容電流以上の電流通電時には、連続通電は認められませんので、ご留意ください。

用途
過電流試験、温度上昇試験等
製造者
株式会社高砂製作所
型番
HX010-3600
導入年度
2011
設置場所
本部
グループ
電気技術グループ
試験規格対応
備考

本装置と試験品との接続用配線材はお客さまご用意となります。
本装置との接続は出力電線に直接(M12)または端子台(M6×3、M8×2、M10×2、M12×2)となります。
接続できるように配線材の末端処理していただく必要があります。

実験室環境保護のため、耐熱治具などをご用意していただく必要がある場合がございます。

実験室環境は以下の資料をご確認ください。

直流大電流電源装置の実験室環境 [PDFファイル/1.03MB]

本装置は定期校正を実施しておりませんので、実際の出力を確認、調整したい場合は、
別途校正された測定器を利用して測定する必要がございます。

TIRI NEWS(2016年 11月号)[PDFファイル/492KB]に掲載されておりますので、ぜひご覧ください。
(掲載内容は発行当時の情報となります。)

設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
依頼試験 17.1.5. 温度上昇試験 1.1. 100A以下 [1試験点につき] TH15111 4,610円 7,350円
依頼試験 17.1.5. 温度上昇試験 1.1. 100A以下(同一試験の追加) [1試験点につき] TH15112 1,770円 2,390円
依頼試験 17.1.5. 温度上昇試験 1.2. 100Aを超える [1試験点につき] TH15121 6,910円 12,200円
依頼試験 17.1.5. 温度上昇試験 1.2. 100Aを超える(同一試験の追加) [1試験点につき] TH15122 2,250円 4,500円
機器利用 7.4. 直流大電流電源 [1時間につき] S71411 1,270円 2,540円

直流大電流電源装置

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
