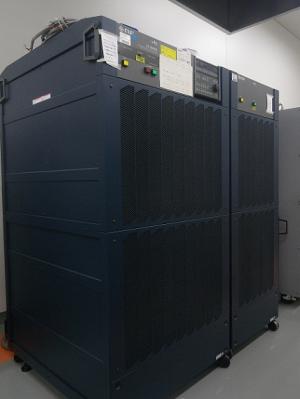

交直流安定化電源装置
印刷用ページを表示する 更新日：2022年9月15日更新
- 分類
- E：電気計測・電気安全：電源・負荷・電源計測
- 対象
- 電気・電子
- 仕様
3相3線
- 定格出力電力：18 kVA
- 出力電圧／出力電流：
- 0から150 Vまで（相電圧）／60 A
- 150から300 Vまで（相電圧）／30 A
- 出力周波数：5から1,100 Hzまで
単相2線
- 定格出力電力：18 kVA
- 出力電圧／出力電流：
- 0から150 Vまで（相電圧）／180 A
- 150から300 Vまで（相電圧）／90 A
- 出力周波数：5から1,100 Hzまで
直流
- 定格出力電力：11.43 kW
- 出力電圧／出力電流：
- 0から203 Vまで／81 A
- 203から406 Vまで／40.5 A
- 用途
- 温度上昇試験、開閉試験など
- 製造者
- 株式会社NF回路設計ブロック
- 型番
- ES18000W
- 導入年度
- 2009
- 設置場所
- 本部
- グループ
- 電気技術グループ
- 試験規格対応
- 備考
本装置と試験品との接続用配線材はお客さまご用意となります。
端子台（3相3線：M5、単相2線：M8）渡しとなります。
端子台と接続できるように配線材の末端処理をしていただく必要があります。出力電流は力率による制限がございます。
本装置は定期校正を実施しておりませんので、実際の出力を確認、調整したい場合は、
別途校正された測定器を利用して測定する必要がございます。オプション（機器利用のみ）：低周波イミュニティ試験ソフトウエア（ES0406C）
ただし、上記ソフトウェアを使用した電源装置のご利用については、
機器利用指導による使用方法の説明は出来かねますので、あらかじめご了承ください。
| 設備利用 | 分類番号 | 試験項目 | 項目コード | 中小料金 | 一般料金 |
|---|---|---|---|---|---|
| 依頼試験 | 17.1.5. | 温度上昇試験 1.1. 100A以下 [1試験点につき] | TH15111 | 6,100円 | 10,520円 |
| 依頼試験 | 17.1.5. | 温度上昇試験 1.1. 100A以下（同一試験の追加） [1試験点につき] | TH15112 | 1,770円 | 2,620円 |
| 依頼試験 | 17.1.6. | 開閉試験 1.1. [5000回につき] | TH16111 | 11,230円 | 15,250円 |
| 依頼試験 | 17.1.6. | 開閉試験 1.1. （同一試験の追加） [5000回につき] | TH16112 | 6,200円 | 8,660円 |
| 機器利用 | 7.1. | 交直流安定化電源 大型特殊電源 [1時間につき] | S71131 | 1,310円 | 2,630円 |
- 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
- ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
- 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
- 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
