折り曲げ試験装置

印刷用ページを表示する 更新日:2022年9月15日更新
設備利用
依頼試験機器利用
分類
E:電気計測・電気安全:電気安全・高電圧試験
対象
電気・電子
仕様
項目範囲備考
角度片側180°速度、重さによる制限あり
回数左右交互におのおの1回から10万回まで
往復の速さ最大60 回/分角度、重さによる制限あり
おもり200 g×2個、500 g×2個分銅の組み合わせ可
用途
電源電線・配線器具等を折り曲げることによって、断線・短絡しないかを評価
製造者
セントラル技研工業株式会社
型番
特注品
導入年度
2011年
設置場所
本部
グループ
電気技術グループ
試験規格対応
備考

依頼試験では、電線の折り曲げのみのご対応となります。
動作確認や断線率の評価などは実施しておりませんので、ご留意ください。

試験条件として、折り曲げの角度、回数、往復の速さ、おもりの重さをあらかじめ決めていただく必要があります。
また試験品となる電線は50cm程度の長さが必要です。

下記依頼試験料金は、折り曲げ回数を左右おのおの1回と数えた場合の料金となります。

下記ページの「17.1.4. 折り曲げ試験 [PDFファイル]」が参考資料となりますので、ご覧ください。

電気技術グループ 電気応用

本装置は定期校正を実施しておりません。

設備利用料金表
設備利用 分類番号 試験項目 項目コード 中小料金 一般料金
依頼試験 17.1.4. 折り曲げ試験 [2000回につき] TH14111 5,510円 7,630円
依頼試験 17.1.4. 折り曲げ試験 (同一試験の追加) [2000回につき] TH14112 2,530円 3,460円
機器利用 8.17. 折り曲げ試験装置 [1時間につき] S82811 680円 930円

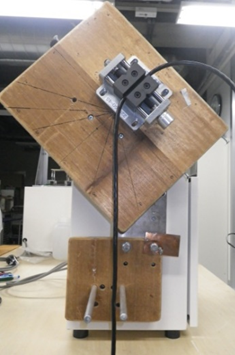

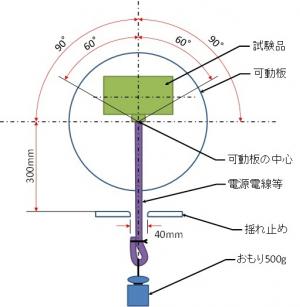

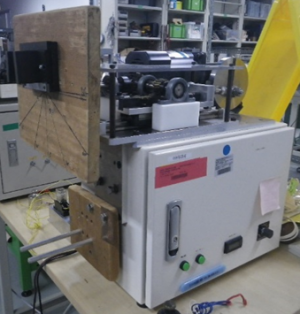

試験装置の動作イメージ図試験装置外観1試験装置外観2

  • 設備・機器に関してのご質問、依頼試験・機器利用のご予定等は、設備場所をご確認のうえ、事業所 連絡先の電話番号にご連絡ください。
  • ご利用方法・ご利用料金は各ページにてご確認下さい。依頼試験のページを見る 機器利用のページを見る
  • 代表的な試験の料金を表示しています。詳しくは試験担当者にお問い合わせください。
  • 企業規模、業種によって料金が異なります。適用料金、支払方法は適用料金の分類をご覧ください。
