中型振動試験機／EM2301

最終更新日2026年6月23日

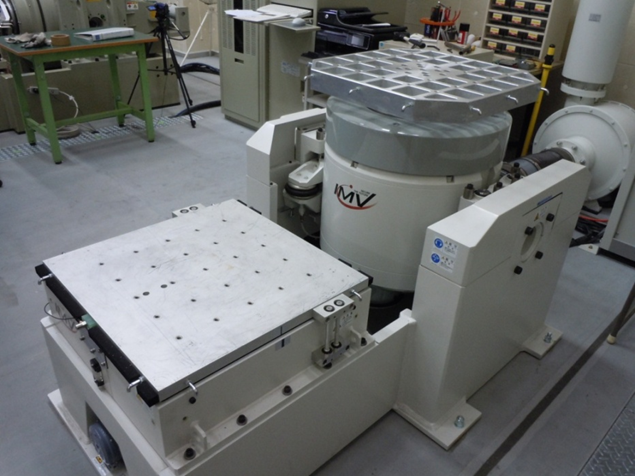

中型振動試験機の外観

用途: 振動試験・衝撃試験
仕様: 最大加振力：サイン波／16kN、ランダム波／11.2kN rms、ショック波／32kN peak
振動数範囲：3Hz～3000Hz
最大加速度：1250m/s2
最大振幅：51mm p-p
最大速度：2.2m/s
加振方向：上下および水平方向
実施可能試験：正弦波試験、ランダム振動試験、衝撃試験

機器概要

分類

K：強度・硬さ・振動・衝撃：振動

担当部署

物理計測技術グループ

導入年度

2011

型番

EM2301

製造者

IMV株式会社

対応試験規格

JIS E 4031 (一部対応不可の条件があります)/ JIS C 60058-2-27 (一部対応不可の条件があります)

備考

試験機に固定するための治具を作製していただく必要があります。
初回ご利用の場合は、事前打ち合わせが必要です。
地震を想定した振動はできません。
試験品重量等により実施できない条件がございますのでご相談ください。

当該中型振動試験装置をはじめて利用される場合、こちらをお読みください。
振動試験を実施するにあたって[PDF]

事前打ち合わせのご要望やご相談は、技術相談受付フォームにご入力ください。

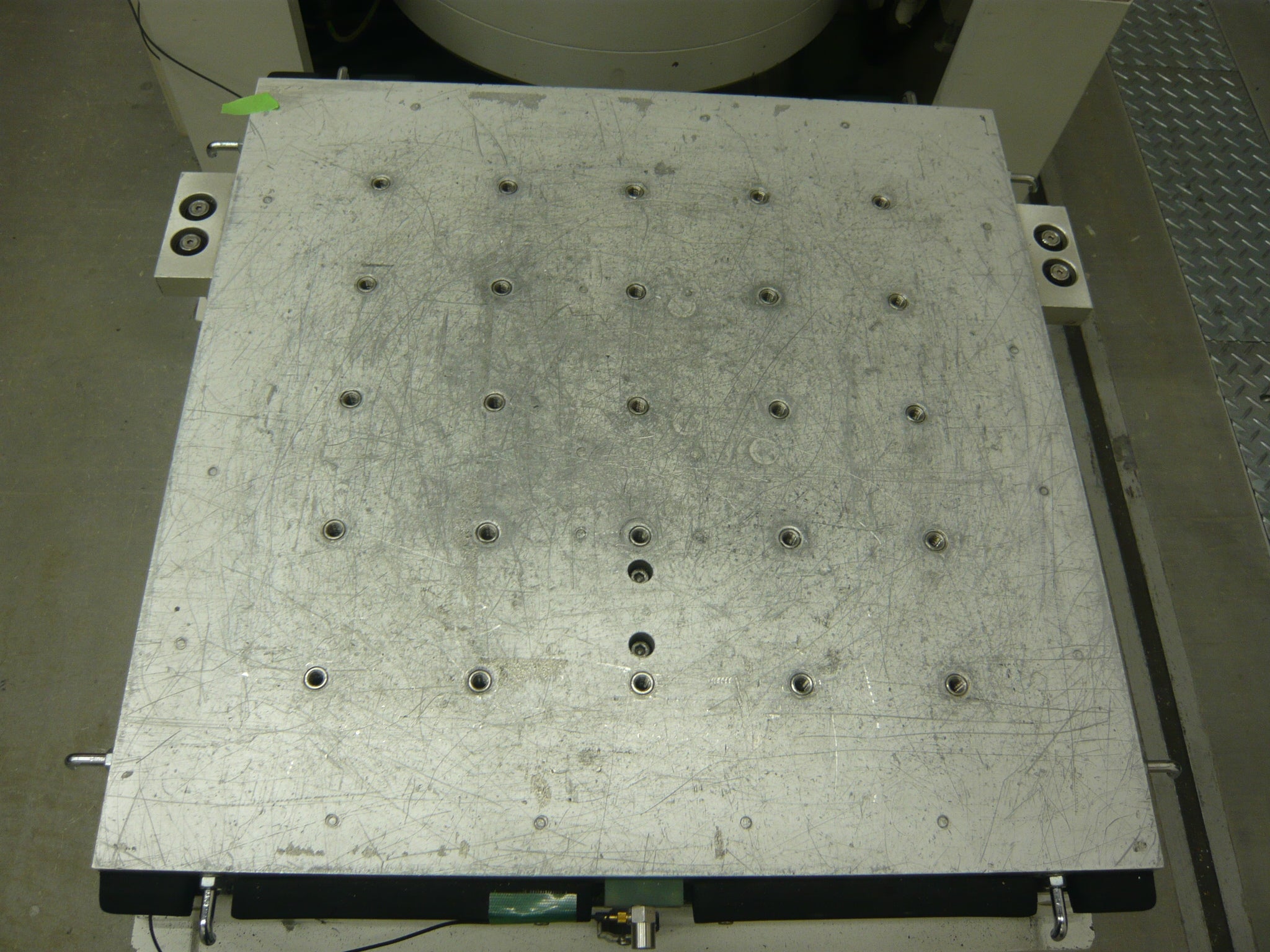

水平テーブル_630×630(2000Hzまで)（図面はこちら)[PDF]

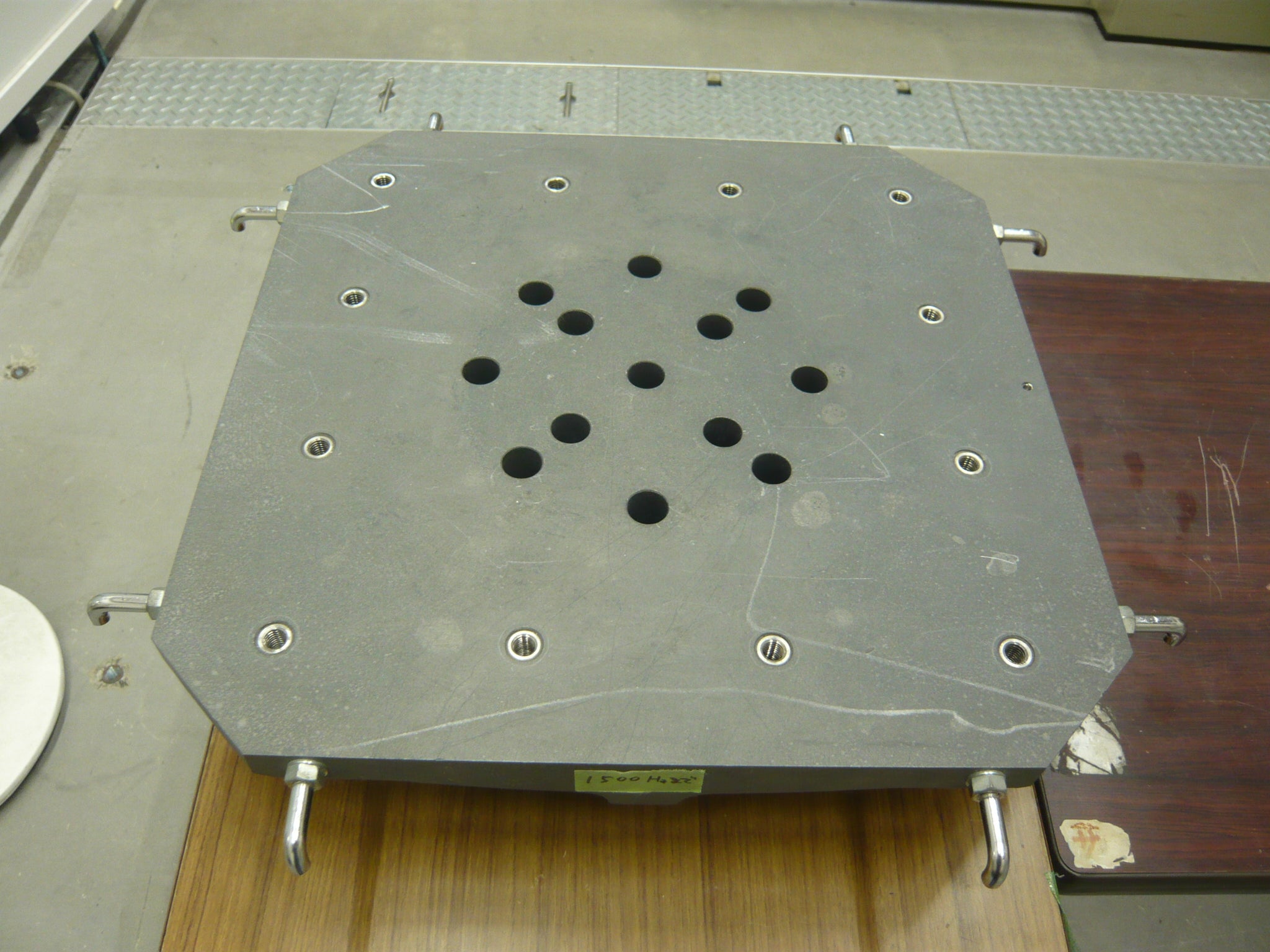

垂直テーブル_400×400（1500Hzまで）（図面はこちら）［PDF］

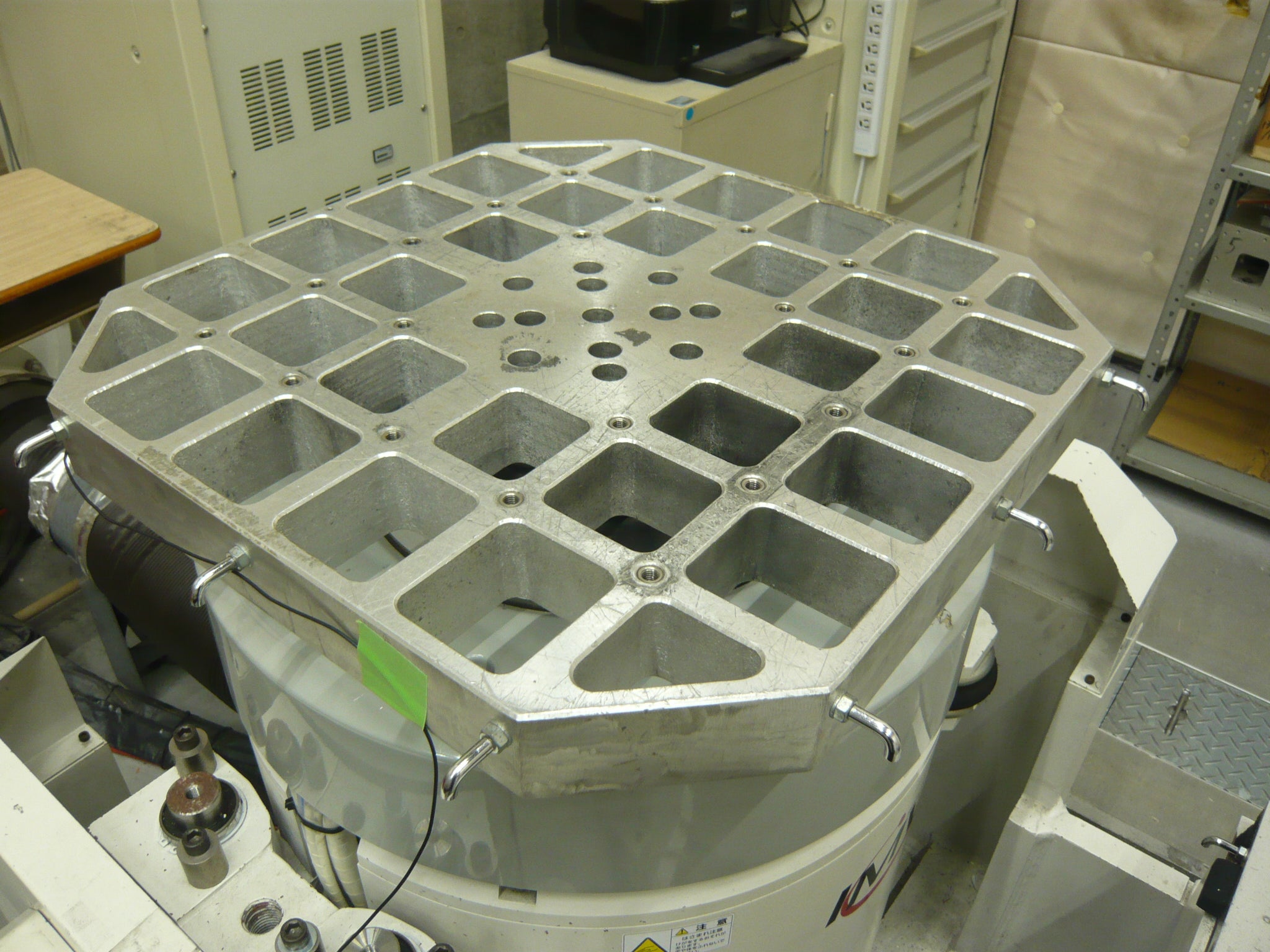

垂直テーブル_630×630（500Hzまで）(図面はこちら)[PDF]

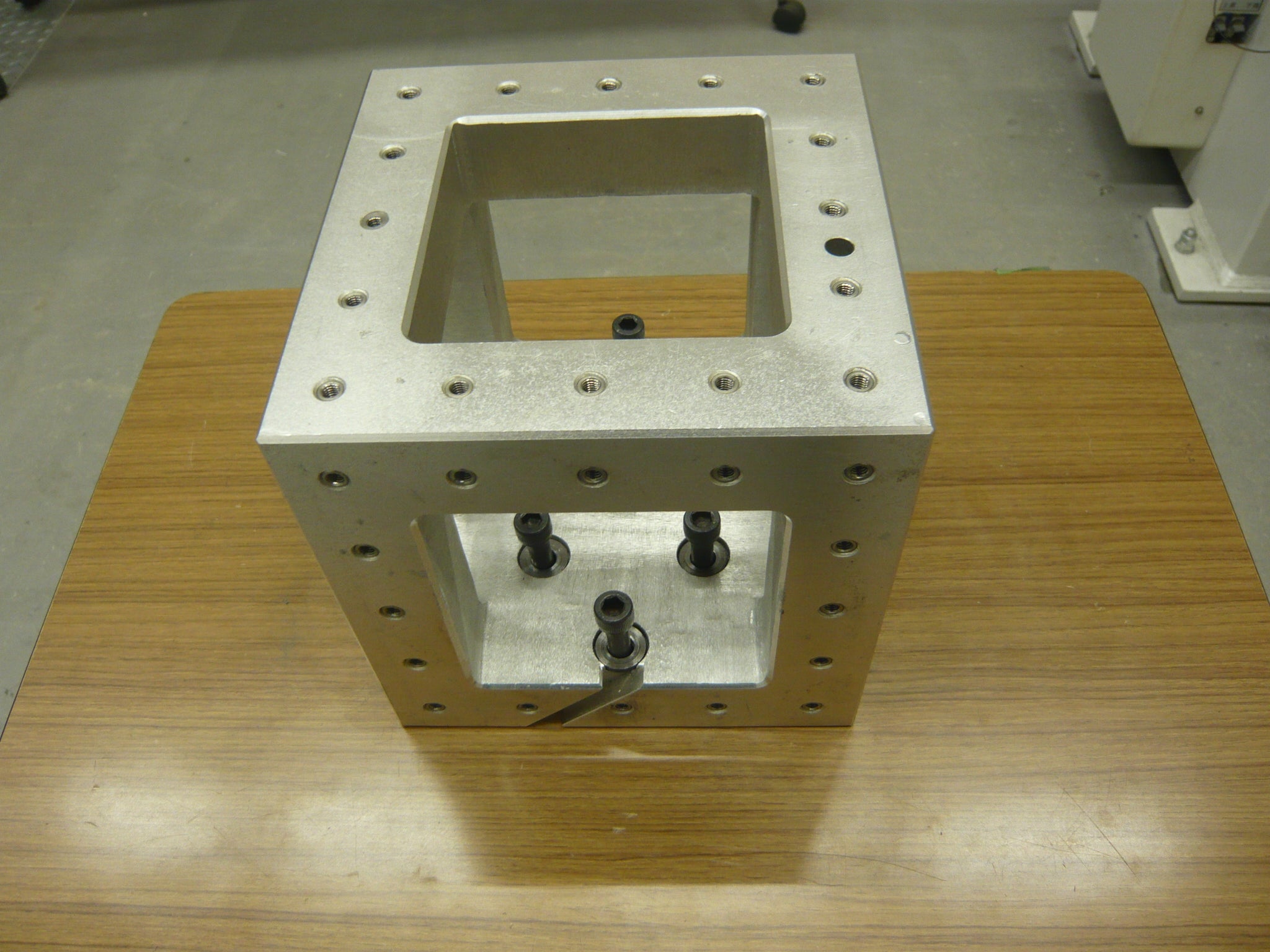

サイコロ治具200×200(2000Hzまで)（図面はこちら)[PDF]

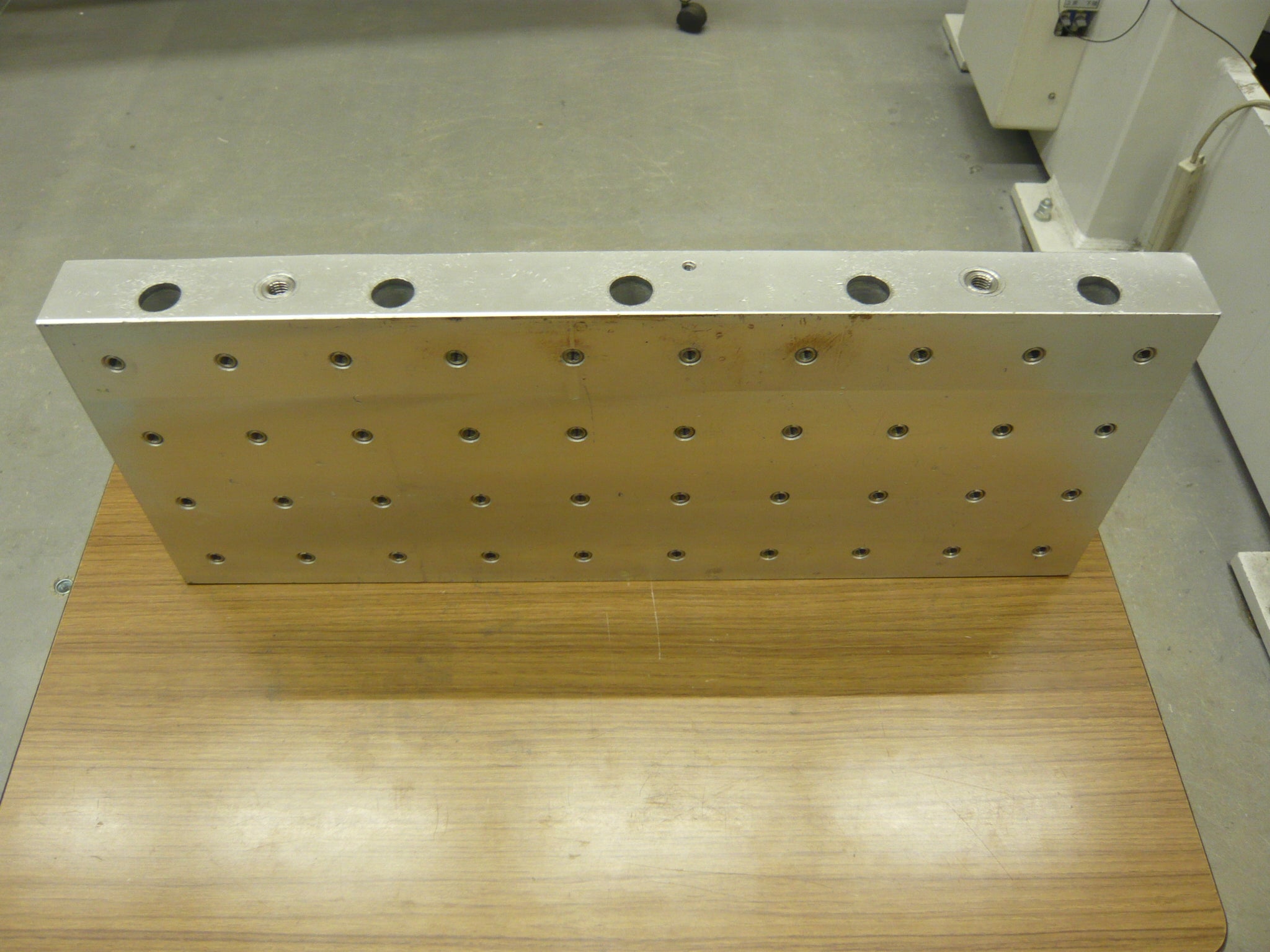

L字治具500×200(200Hzまで)（図面はこちら)[PDF]

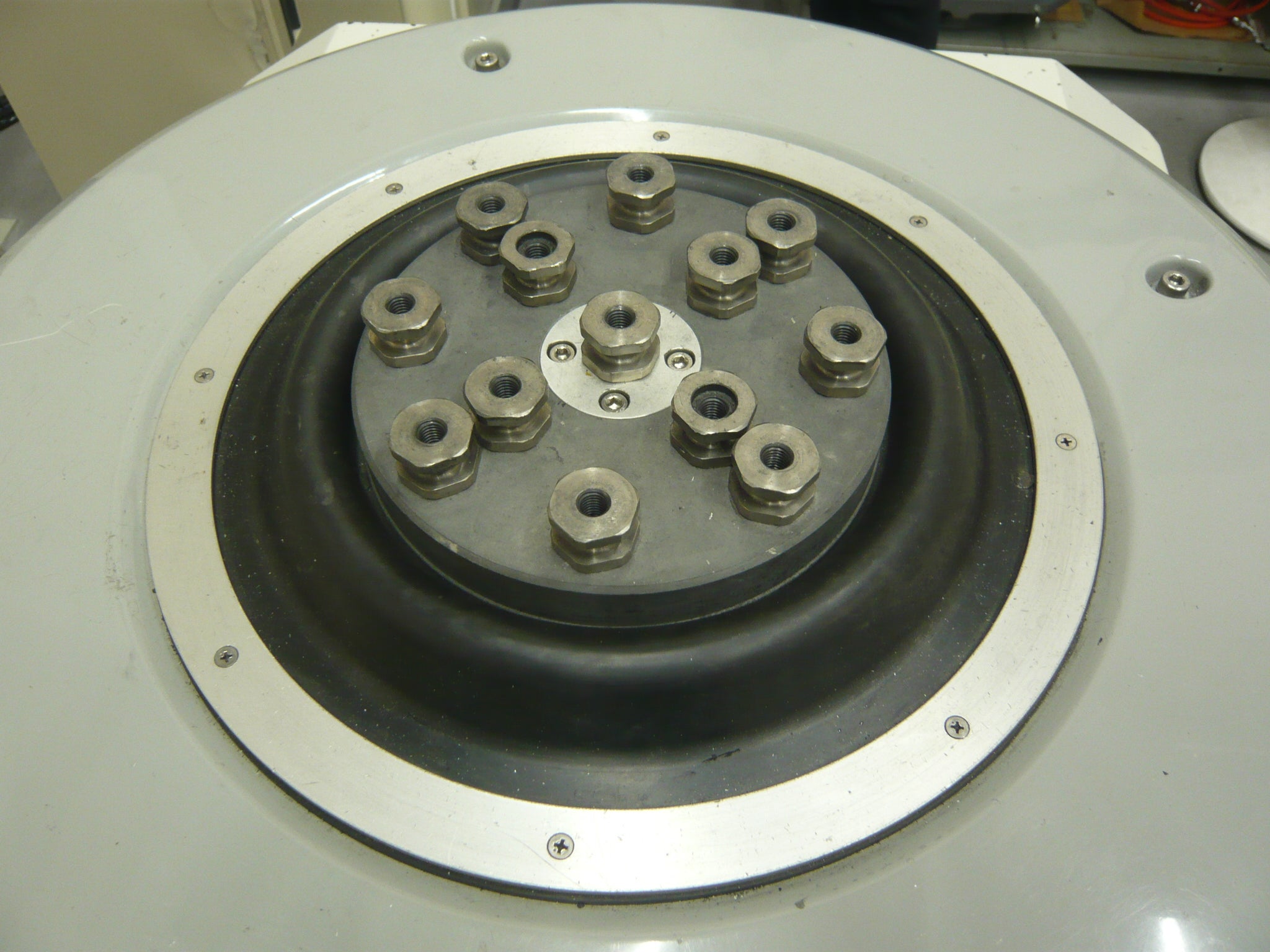

中型振動試験機-締結部(図面はこちら)[PDF]

その他留意点

(1)機器利用では加速度ピックアップとクレーンが利用できません。
(2)機器利用にて共振点探査試験を実施の際は、加速度ピックアップをご持参ください。
　(加速度ピックアップは、圧電式でミニBNCで接続できる物）
(3)依頼試験では、当センター所有のクレーンと加速度ピックアップが利用できます。

設備利用	試験項目	項目コード	適用料金（税込）
設備利用	試験項目	項目コード	中小	一般
機器利用	（4）振動試験装置大型振動試験装置（加振力10kN以上） [1時間につき]	S61421	2,590円	5,080円
依頼試験	（1）振動試験加振力10kN以上の動電形振動試験機による [1時間につき]	T311111	7,220円	8,870円
