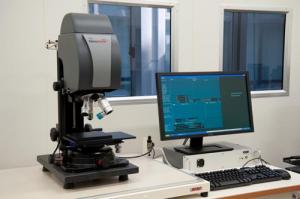

多摩テクノプラザ三次元表面形状測定機［複合素材技術G］
最終更新日2024年8月29日
用途
顕微鏡タイプの非接触表面形状測定機。走査型白色干渉法（SWLI）と周波数領域解析（FDA）を組み合わせた測定アルゴリズムによって、垂直分解能0.1nmの測定が可能
仕様
水平分解能：0.52μmから3.80μmまで
観察視野：0.11×0.14mm から 2.10×2.81mmまで
垂直測定範囲：150μm未満
機器概要
- 分類
- G：形状計測・カメラ：寸法・形状計測
- 担当部署
- 複合素材技術グループ
- 導入年度
- 2009
- 型番
- New view 600s
- 製造者
- Zygo
- 対応試験規格
- 備考
ライセンス制度対象機器
初めて機器利用される場合は利用方法習得セミナーを受講し、ライセンスを取得してください。※2022年4月時点、利用方法習得セミナーは中止しております。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （6）走査型白色干渉測定機 ※ライセンス制度対象機器 [1時間につき] | SC1611 | 1,030円 | 2,070円 |
