English 機器利用可能
多摩テクノプラザ

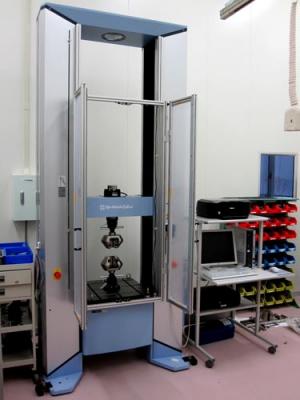

多摩テクノプラザ万能試験機［複合素材技術G］
最終更新日2024年10月8日
用途
標準試験片、製品、部品などの試験品に対して、引張・圧縮・曲げおよび簡易な繰り返しの荷重を加え、耐荷重・破壊強さ・変形等を評価する
仕様
最大荷重：100kN（10ton）
引張ストローク：1250mm
有効試験幅：550mm
※本装置は公益財団法人JKA補助事業による補助を受けて設置しています。
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：強度・衝撃
- 担当部署
- 複合素材技術グループ
- 導入年度
- 2009
- 型番
- AG-100kNX
- 製造者
- 島津製作所
- 対応試験規格
- JIS Z2241 ／ JIS K7161-1 ／ JIS K7161-2 ／ JIS K7171 ／ JIS K7187
- 備考
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （1）万能試験機 万能試験機（100kN） [1時間につき] | S11111 | 1,210円 | 2,430円 |
| 依頼試験 | （1）金属材料の引張試験 500kN以下の試験機による 耐力測定を伴わないもの [1試料につき] | T211111 | 2,740円 | 6,330円 |
| 依頼試験 | （1）金属材料の引張試験 500kN以下の試験機による 耐力測定を伴うもの [1試料につき] | T211121 | 6,630円 | 12,380円 |
| 依頼試験 | （2）製品の荷重試験 500kN以下の試験機による たわみ測定を伴わないもの [1試料につき] | T212111 | 3,400円 | 7,330円 |
| 依頼試験 | （5）非金属材料の静的強度試験 強さ、ひずみ、弾性率等 一般的なもの [1試験片につき] | T215111 | 2,490円 | 3,690円 |
| 依頼試験 | （5）非金属材料の静的強度試験 管更生用三点曲げ試験 [1試験片につき] | T215211 | 1,840円 | 2,740円 |
042-500-1290
