本部

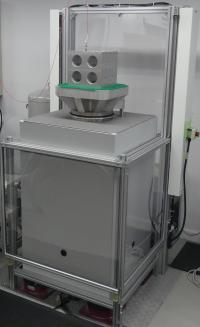

本部落下衝撃試験機 [実証試験技術G]
最終更新日2025年4月25日
用途
製品や部品に衝撃加速度を加え、所定の性能を確認する試験装置です。
仕様
落下加速度 ：15Gから500G
発生波形：正弦半波
作用時間 ：
30G 11msec,18msec
50G 3msec,11msec
100G 6msec,11msec
200G 6msec
上記組み合わせ以外をご希望の場合、作用時間は設定できません。
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：強度・衝撃
- 担当部署
- 実証試験技術グループ
- 導入年度
- 2021
- 型番
- SY11G-100
- 製造者
- エア・ブラウン株式会社
- 対応試験規格
- 備考
試験機に固定するための治具を用意していただく必要があります。
初回ご利用の場合は、事前打ち合わせが必要です。
なお自由落下はできません。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （3）衝撃試験機 [1時間につき] | S61311 | 1,580円 | 3,170円 |
| 機器利用 | （1）機器利用指導 [30分につき] | M11 | 1,130円 | 2,260円 |
| 機器利用 | （1）機器利用準備 [30分につき] | M12 | 1,130円 | 2,260円 |
