多摩テクノプラザ
多摩テクノプラザ自動絶縁耐圧試験器
最終更新日2025年7月17日

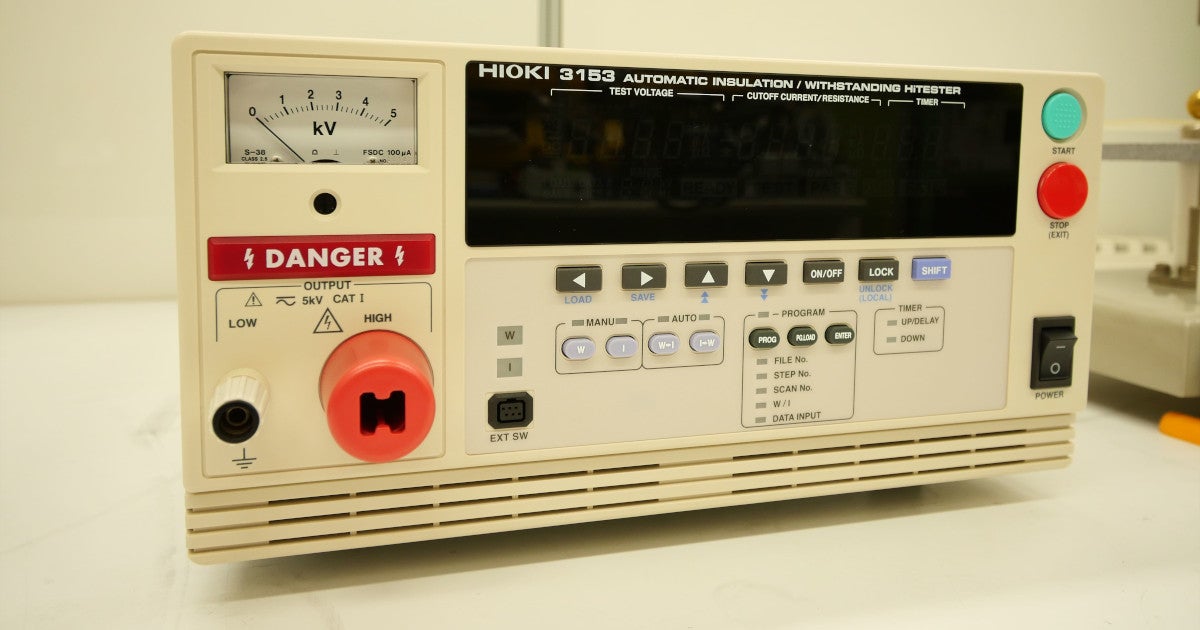

自動絶縁耐圧試験器
用途
低電圧指令（CE）等の各種安全規格に準拠した絶縁と耐圧試験
電気・電子製品の絶縁性評価

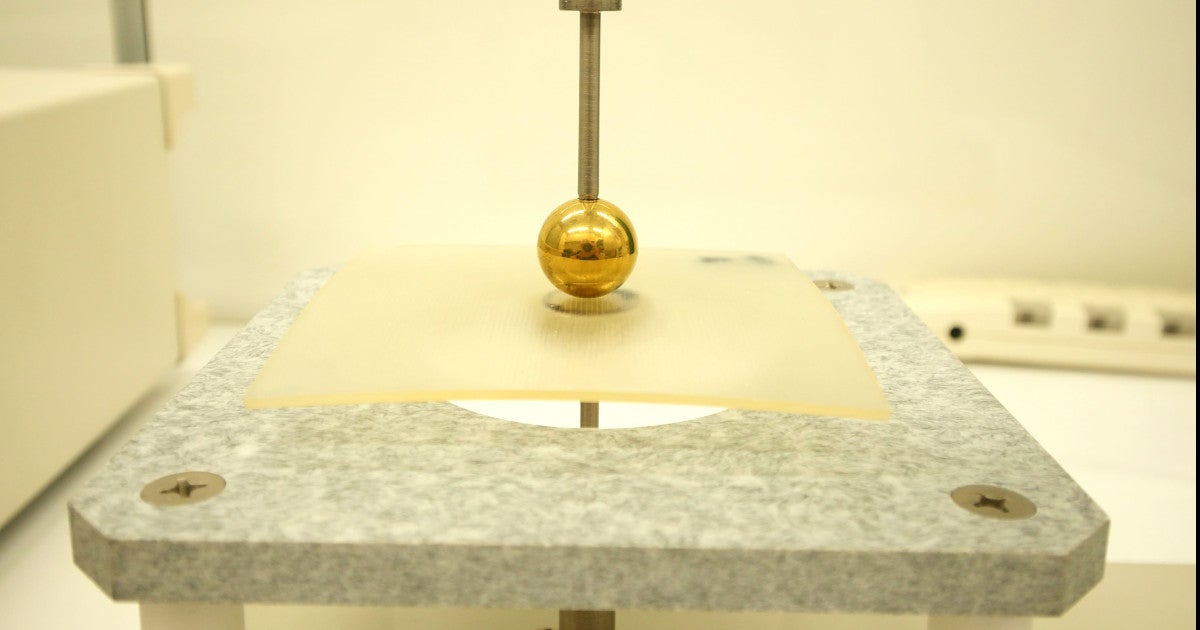

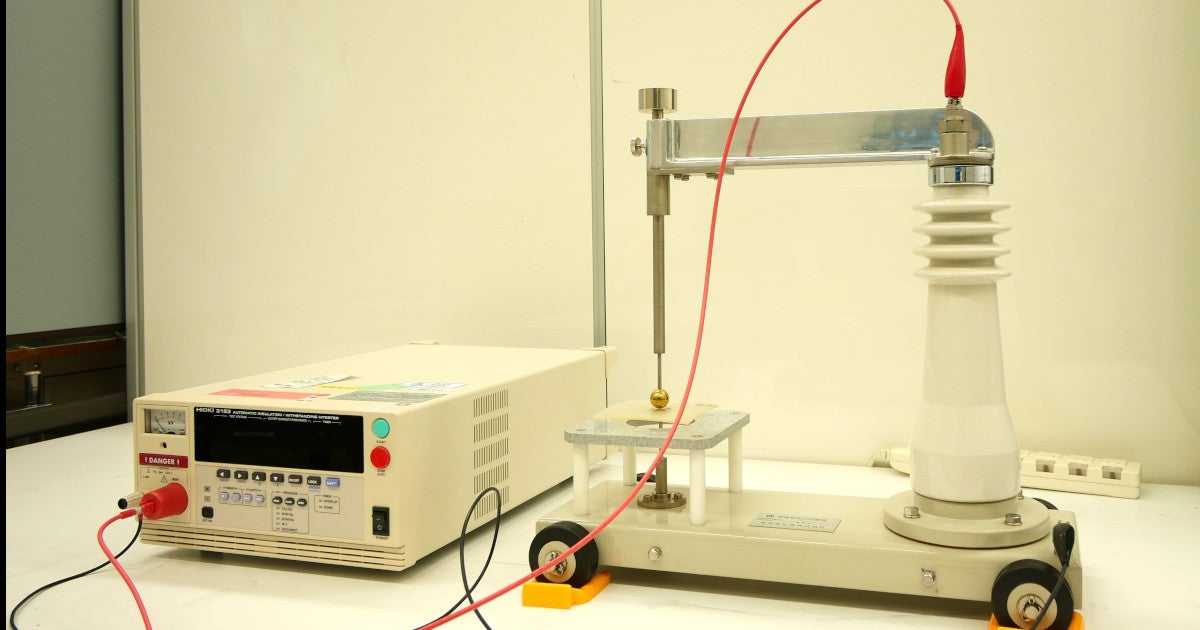

球-平板電極治具を用いた固体電気絶縁材料の絶縁破壊の強さの試験
仕様
【耐圧試験】
最大出力電圧 ： AC/DC 5 kV
※出力電圧は任意時間での自動昇圧・下降が可能
電流測定範囲 ： 0.01 mA ～ 100 mA
【絶縁試験】
定格電圧 ： DC 50～1200 V
定格測定電流 ： 1 mA, 短絡電流 200 mA以下
機器概要
- 分類
- E：電気計測・電気安全：電気安全・高電圧試験
- 担当部署
- 電子技術グループ
- 導入年度
- 2012
- 型番
- 3153
- 製造者
- 日置電機
- 対応試験規格
- IEC 61010-1 ／ IEC 60204-1 ／ JIS C 2110-1:2016
- 備考
2025年度に本部実証試験技術グループより移管
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （18）耐電圧試験器 [1時間につき] | S82911 | 730円 | 1,460円 |
| 依頼試験 | （2）耐電圧試験 直流又は商用周波 30KV以下 [1試験点につき] | TH12111 | 1,580円 | 2,570円 |
| 依頼試験 | （2）耐電圧試験 直流又は商用周波 30KV以下（同一試験の追加） [1試験点につき] | TH12112 | 500円 | 850円 |
