多摩テクノプラザ

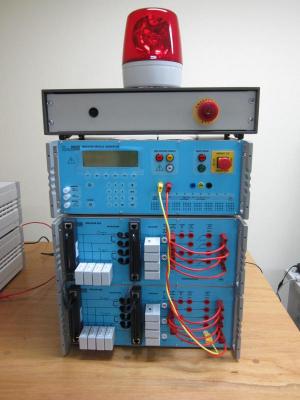

多摩テクノプラザサージイミュニティ試験システム
最終更新日2024年10月10日
試験機
用途
誘導雷の過渡現象による電圧から発生するサージに対して製品に誤動作等がないかを試験
仕様
対応規格：IEC61000-4-5: Ed. 3
サージ波形： 1.2/ 50 μs, 8/ 20 μsコンビネーション波形
試験対象：電源ポート（単相AC、DC）
許容電流： 16 A a.c./ d.c.
試験電圧： 最大 6.3 kV
機器概要
- 分類
- F：EMC
- 担当部署
- 電子技術グループ
- 導入年度
- 2014
- 型番
- MIG0603IN2, CDN-UTP8 ED3
- 製造者
- EMC PARTNER
- 対応試験規格
- IEC 61000-4-5
- 備考
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （10）シールドルーム シールドルーム [1時間につき] | SA2111 | 530円 | 1,060円 |
| 機器利用 | （4）雷サージ発生器 [1時間につき] | SA1411 | 1,060円 | 2,260円 |
| 依頼試験 | （10）サージイミュニティ試験 シールドルームによる （基本料） [1時間につき] | TK21111 | 11,770円 | 23,850円 |
| 依頼試験 | （10）サージイミュニティ試験 シールドルームによる （追加料） [30分につき] | TK21112 | 4,140円 | 8,290円 |
