多摩テクノプラザ

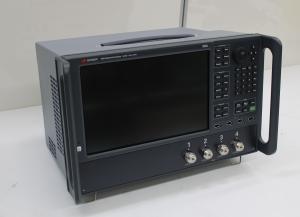

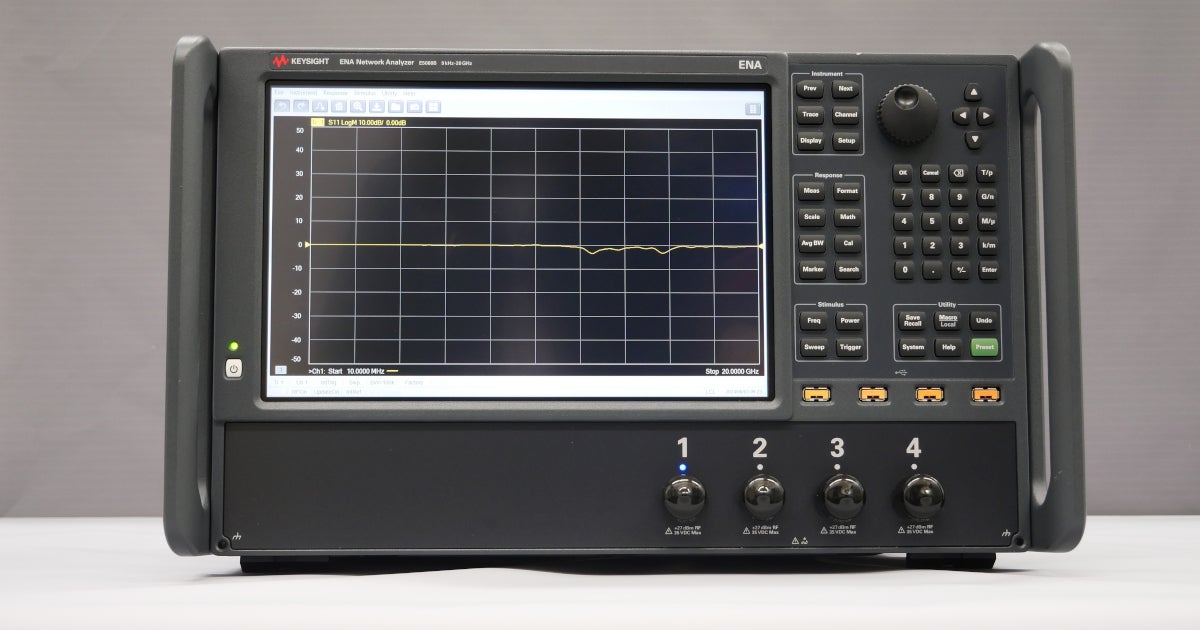

多摩テクノプラザベクトルネットワークアナライザ
最終更新日2024年8月29日
用途
電子部品の損失やインピーダンスの特性評価 減衰特性や遅延などの伝達特性評価 Sパラメータの測定 パワー半導体等にバイアスをかけながらSパラメータ測定
仕様
ポート数： 3.5 mm、4ポート

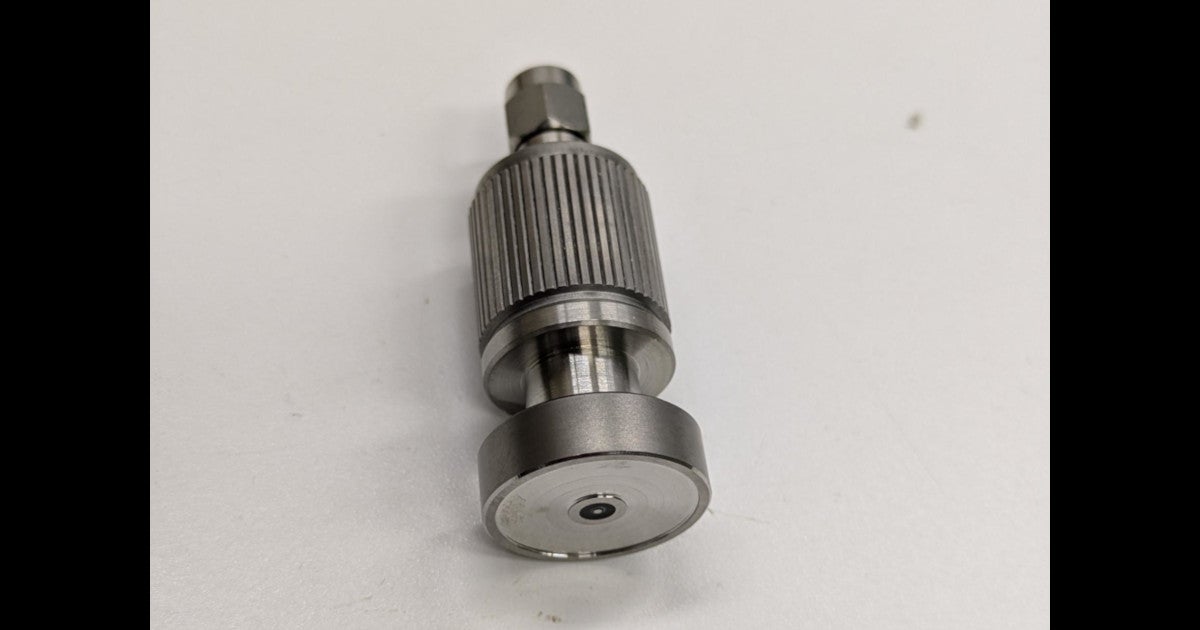

※変換アダプタをご用意しています。詳細はお問い合わせください。
周波数： 9kHzから20 GHzまで（バイアスティー付き）
オプション：タイムドメイン解析（TDR測定・アイパターン描画）

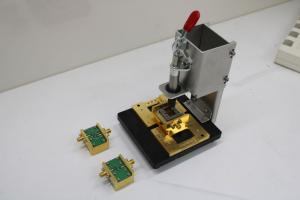

オプション：Keysight PD1000A Power Device Test Fixtures for S-Parameter Measurements

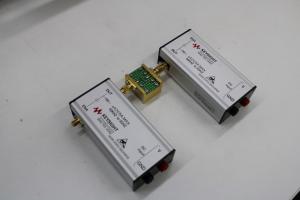

外部バイアスティー：50kHz～3GHz ±42V/5A MAX 2セット

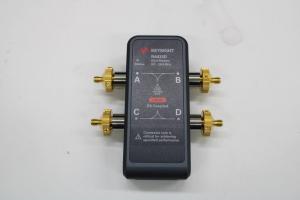

校正モジュール： N4433D (ECal)
機器概要
- 分類
- E：電気計測・電気安全：電子計測
- 担当部署
- 電子技術グループ
- 導入年度
- 2023
- 型番
- E5080B
- 製造者
- キーサイト・テクノロジー
- 対応試験規格
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （39）ネットワークアナライザ ネットワークアナライザ（20GHz/TDR） [1時間につき] | S85321 | 1,420円 | 2,830円 |
042-500-1267
