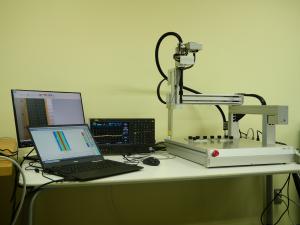

近傍電磁界測定システム

目に見えない電磁波の放射状態を可視化します。動作中の基板のどの部分から強く電磁波が放射されているか、強度に応じた色分けで放射分布状況を表示します。

測定方式：

• XY平面を同一高さで走査
• 実装部品高さに合わせて走査（走査センサー走査による自動検出）

測定周波数範囲：

• 低周波磁界プローブ：MP-10L　150kHz～1GHz
• 高周波磁界プローブ：CP-2S　10MHz～18GHz
• 電界プローブ：W07E　1MHz～1.5GHz

走査範囲：

• X軸/Y軸：370mm
• Z軸：100mm
• θ軸：-100° to ＋ 230° deg.

最小走査ステップ：

• X軸/Y軸/Z軸： ±0.05mm
• θ軸： ±1°deg.

基本画像撮影範囲：170mm X 170mm
