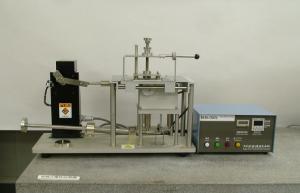

本部摺動式摩耗試験機
最終更新日2024年8月29日
用途
めっき、塗装、アルミニウム陽極酸化等の皮膜や金属材料、 プラスチック等の耐摩耗性試験
仕様
摩耗輪：直径50±0.1mm、幅12±0.1mm
試料寸法：最小30mm×50mmから最大70mm×300mm 試料厚み最大50mm
往復速度：毎分40回±0.5回および60回±0.5回
摩耗面積：30mm×12mm
摩耗輪回転角度：1往復毎に0.9°
摩耗輪荷重：最小0.98Nから最大29.42N±0.05N
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：硬さ・摩耗
- 担当部署
- プロセス技術グループ
- 導入年度
- 2008
- 型番
- NUS-ISO3
- 製造者
- スガ試験器
- 対応試験規格
- JIS H8503 ／ JIS H8682-1 ／ JIS K5600-5-10 ／ ISO/DIS 7784-3.2
- 備考
耐摩耗性を有するめっき皮膜・塗装皮膜に関する技術開発や、摩耗による腐食・変色と いった事故解析など、耐摩耗性の評価を必要とするJIS H8503、H8682-1、K5600-5-10 等の試験に対応しています。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （2）表面処理皮膜試験 試験片往復摩耗試験 [400回につき] | T412211 | 1,370円 | 2,750円 |
| 依頼試験 | （2）表面処理皮膜試験 試験片往復摩耗試験 （同一測定の追加） [400回につき] | T412212 | 580円 | 1,180円 |
