本部（DX推進センター）

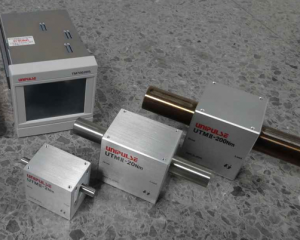

本部（DX推進センター）回転トルクメータ
最終更新日2024年8月29日
用途
回転トルク計測
仕様
測定レンジ
UTM2-2Nm： ±2 Nm 25000 rpm
UTM2-20Nm： ±20 Nm 20000 rpm
UTM2-200Nm：±200 Nm 12000 rpm
サンプリング周波数：6kHz
許容過負荷：500％
回転パルス出力：4パルス／回転
機器概要
- 分類
- E：電気計測・電気安全：電子計測
- 担当部署
- ロボット技術グループ
- 導入年度
- 2016
- 型番
- UTM2
- 製造者
- ユニパルス株式会社
- 対応試験規格
- 備考
回転中の軸のねじれからトルクを測定するセンサーです。回転軸に加わるねじれをストレインゲージにより検出、これにより軸に加わるトルク量を電気信号へ変換しています。ロボットの駆動用モータなどの回転トルクを高精度に測定することができます。また、初動トルクが小さいため、静的測定から高回転でのトルク測定まで広範囲に測定可能です。
下記に記載された試験料金は、例で試験内容によって変わります。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （9）回転トルクメータ [1時間につき] | SK1911 | 610円 | 1,230円 |
| 機器利用 | （2）記録メディア CD又はDVD（DX推進センターにおけるもの） ＜消耗品＞ [1枚につき] | SK121S | 50円 | 50円 |
| 機器利用 | （2）記録メディア Blu-ray（DX推進センターにおけるもの） ＜消耗品＞ [1枚につき] | SK122S | 220円 | 220円 |
