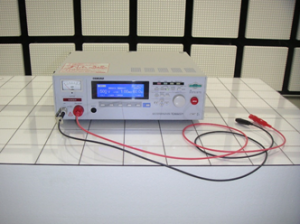

サービスロボット用耐電圧・絶縁抵抗試験機

最終更新日2024年8月29日

•

用途

耐電圧試験、絶縁抵抗試験

仕様

• 耐電圧試験時 出力電圧範囲
  AC： 0.05 から 5 kV、 DC： 0.05 から 6 kV
• 絶縁抵抗試験時 出力電圧範囲
  -25 から -1000 VDC
• 絶縁抵抗測定範囲
  0.01 MΩ から 9.99 GΩ　（50 nA から 1 mAの範囲内）

機器概要

分類

E：電気計測・電気安全：電子計測

担当部署

ロボット技術グループ

導入年度

2017

型番

TOS9201

製造者

菊水電子工業

対応試験規格

IEC 60204-1

備考

　製品の耐電圧試験および絶縁抵抗試験を実施し、感電による災害や電気火災を防止します。耐電圧試験では、ロボットの絶縁要求箇所に規定の電圧を印加し、絶縁破壊が生じないことを確認します。

　絶縁抵抗試験では、絶縁物の抵抗値を測定し、その絶縁性能を評価します。通常、高湿環境に供試機器を長時間さらした後に試験を行います。

料金表

設備利用	試験項目	項目コード	適用料金（税込）
			中小	一般
機器利用	（19）サービスロボット用耐電圧・絶縁抵抗試験機 [1時間につき]	SK3111	710円	1,440円
