本部（DX推進センター）波形評価装置
最終更新日2024年8月29日

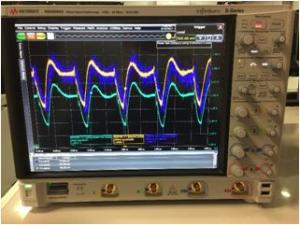

波形評価装置の概観
用途
電子回路基板や電源系統の動作確認
仕様
共通仕様
- 周波数帯域: 4.0 GHz
アナログ・チャネル
- アナログチャネル数: 4 ch
- 垂直分解能: 10 bit
- 最大サンプルリングレート: 20 GSa/s
- 標準メモリ: 400 Mpts (4 ch同時)
デジタル・チャネル
- デジタルチャネル数: 16 ch
- 最大サンプルリングレート: 2 GSa/s
- 標準メモリ: 128 Mpts (2 GSa/a時)
プロトコル解析
- USB2.0
- RS232 / UART / I2C / SPI
- CAN / LIN / FlexRay
- 8b/10b
機器概要
- 分類
- E：電気計測・電気安全：電子計測
- 担当部署
- ロボット技術グループ
- 導入年度
- 2016
- 型番
- MSOS404A
- 製造者
- キーサイト・テクノロジー株式会社
- 対応試験規格
- USB2.0信号品質適合試験
- 備考
高温度対応プローブが付属していますので、環境試験室とを組み合わせて、-40から85℃の環境にて1.5GHzでの測定ができます。
オフセットをハードウェア的に設定できるパワーレールプローブが付属していますので、電源DC24Vまでの微妙な揺らぎやノイズを観測できます。
下記に記載された試験料金は一例です。試験内容によって変わります。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （23）波形評価装置 [1時間につき] | SK3511 | 2,170円 | 4,350円 |
| 機器利用 | （2）記録メディア CD又はDVD（DX推進センターにおけるもの） ＜消耗品＞ [1枚につき] | SK121S | 50円 | 50円 |
| 機器利用 | （2）記録メディア Blu-ray（DX推進センターにおけるもの） ＜消耗品＞ [1枚につき] | SK122S | 220円 | 220円 |
