本部（DX推進センター）
本部（DX推進センター）ドラム型走行耐久試験機
最終更新日2024年8月29日

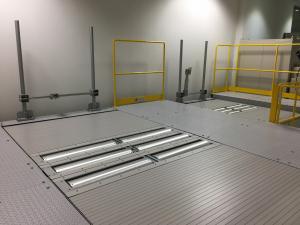

手前が大型、奥が小型対応
用途
耐久性試験
仕様
共通仕様
- ローラー数：6
- ドラム最大速度：10km/h
- 突起高さ(脱着可)：6mm、12mm(4カ所取付可)
大型
- 搭載可能重量：200kg ※条件によって制限あり・要相談
- ローラー径：250mm
- ローラー長：800mm
- ローラー移動距離：1000mm
小型
- 搭載可能重量：100kg ※条件によって制限あり・要相談
- ローラー径：125mm
- ローラー長：500mm
- ローラー移動距離：500mm
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：耐久性
- 担当部署
- ロボット技術グループ
- 導入年度
- 2016
- 型番
- E3501502
- 製造者
- 株式会社テクノコア
- 対応試験規格
- JIS T9203 走行耐久性試験
- 備考
突起が付いたローラで試験体の車輪に衝撃を与えて、駆動部分の耐久性を評価する試験機です。小型、大型用の試験機があり、それぞれ左右3つずつローラがあるため、6輪までの試験体を評価することができます。前後方向にローラを動かすことができますので、試験体のホイールベースを調整して試験することが可能です。また、一定の走行抵抗を入力することも可能ですので、例えば、試験体のバッテリが何時間で消耗するかも測定できます。
試験可能な試験体のサイズは、ローラの移動距離にもよりますが、おおよそ大型幅1200×奥行2000×高さ2000mm、小型1000×奥行1000×高さ2000mmとなります。ロボットを固定する方法については、別途ご相談下さい。
下記に記載された試験料金は一例です。試験内容によって変わります。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （6）ドラム型走行耐久試験機 [1時間につき] | SK1611 | 7,990円 | 15,990円 |
| 機器利用 | （2）記録メディア CD又はDVD（DX推進センターにおけるもの） ＜消耗品＞ [1枚につき] | SK121S | 50円 | 50円 |
| 機器利用 | （2）記録メディア Blu-ray（DX推進センターにおけるもの） ＜消耗品＞ [1枚につき] | SK122S | 220円 | 220円 |
03-5530-2706
