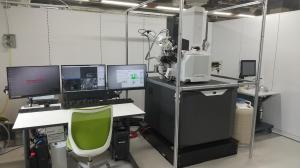

本部クライオ走査電子顕微鏡（分析機能付き）［SUSCARE］
最終更新日2024年10月8日
用途
試料表面の微細構造観察
仕様
電子銃：ショットキー電界放出電子銃
分解能：1.4 nm（1 keV観察時）※カタログ値
最大観察横幅：3.0 mm（WD 7mm時）～7.0 mm（WD 60 mm時）
観察像：二次電子像、反射電子像
温度範囲：-190℃～100℃
附属：集束イオンビーム加工装置（FIB）、エネルギー分散型X線分光分析装置（EDX、分析範囲 5B～92U）
最大試料サイズ：φ30 mm（通常観察時）、φ8 mm （クライオ観察時）
※いずれの場合も高さに制限があります（要相談）
機器概要
- 分類
- C：顕微鏡：走査電子顕微鏡
- 担当部署
- バイオ技術グループ
- 導入年度
- 2022
- 型番
- 分析用集束イオンビーム走査電子顕微鏡：Scios 2 クライオシステム：PP3010T
- 製造者
- 分析用集束イオンビーム走査電子顕微鏡：FEI クライオシステム：Quorum Technologies Ltd
- 対応試験規格
- 備考
クライオシステムおよびFIB使用の場合はオーダーメード型技術支援にてお受けいたします。料金に関してはお問い合わせください。
詳細は下記をご覧ください。
クライオ走査電子顕微鏡（分析機能付き） | SUSCARE (iri-tokyo.jp)（外部リンク）
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （3）ヘルスケア関連の形態観察試験 走査電子顕微鏡によるもの 像の観察 [1試料につき] | TS13211 | 12,460円 | 18,100円 |
| 依頼試験 | （3）ヘルスケア関連の形態観察試験 走査電子顕微鏡によるもの 写真撮影 [1撮影につき] | TS13221 | 2,890円 | 4,410円 |
| 依頼試験 | （3）ヘルスケア関連の形態観察試験 走査電子顕微鏡によるもの エネルギー分散形分光器による定性分析 [1測定につき] | TS13231 | 9,100円 | 13,610円 |
| 依頼試験 | （3）ヘルスケア関連の形態観察試験 走査電子顕微鏡によるもの エネルギー分散型分光器による線分析又は面分析 [1測定につき] | TS13241 | 14,960円 | 26,000円 |
