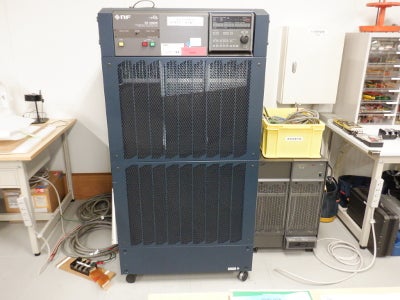

小型モーター試験用電源（AC/DC12kVA）

最終更新日2024年8月29日

•

用途

小型モーターのトルク特性試験用大型特殊電源としてご利用できます。

仕様

3相3線

• 定格出力：12 kVA
• 出力電圧／出力電流：
  0 から 150 Vまで（相電圧）／40 A
  150 から 300 Vまで（相電圧）／20 A
• 出力周波数：5 から 1,100 Hzまで

単相2線

• 定格出力：12 kVA
• 出力電圧／出力電流：
  0 から 150 Vまで（相電圧）／120 A
  150 から 300 Vまで（相電圧）／60 A
• 出力周波数：5 から 1,100 Hzまで

直流

• 定格出力：7.62 kW
• 出力電圧／出力電流：
  0 から 203 Vまで／54 A
  203 から 406 Vまで／27 A

機器概要

分類

E：電気計測・電気安全：電源・負荷・電源計測

担当部署

電気技術グループ

導入年度

2009

型番

ES12000W

製造者

株式会社NF回路設計ブロック

対応試験規格

備考

本装置は小型モーター試験装置との併用時のみご利用いただけます。

小型モーターのトルク特性試験については、下記ページにある「17.1.14. 負荷試験（モータのトルク特性測定） [PDF]」が説明資料となりますので、ご覧ください。

電気技術グループ 電気応用

本装置と試験品との接続用配線材はお客さまご用意となります。
端子台（M6）渡しとなります。
端子台と接続できるように配線材の末端処理をしていただく必要があります。

本装置は定期校正を実施しておりませんので、実際の出力を確認、調整したい場合は、別途校正された測定器を利用して測定する必要がございます。

料金表

設備利用	試験項目	項目コード	適用料金（税込）
			中小	一般
機器利用	（1）交直流安定化電源 大型特殊電源 [1時間につき]	S71131	1,310円	2,630円
