車載エミッション測定

車載機器により生じる電磁波が規制値を超えていないかどうかを測定

測定の仕様

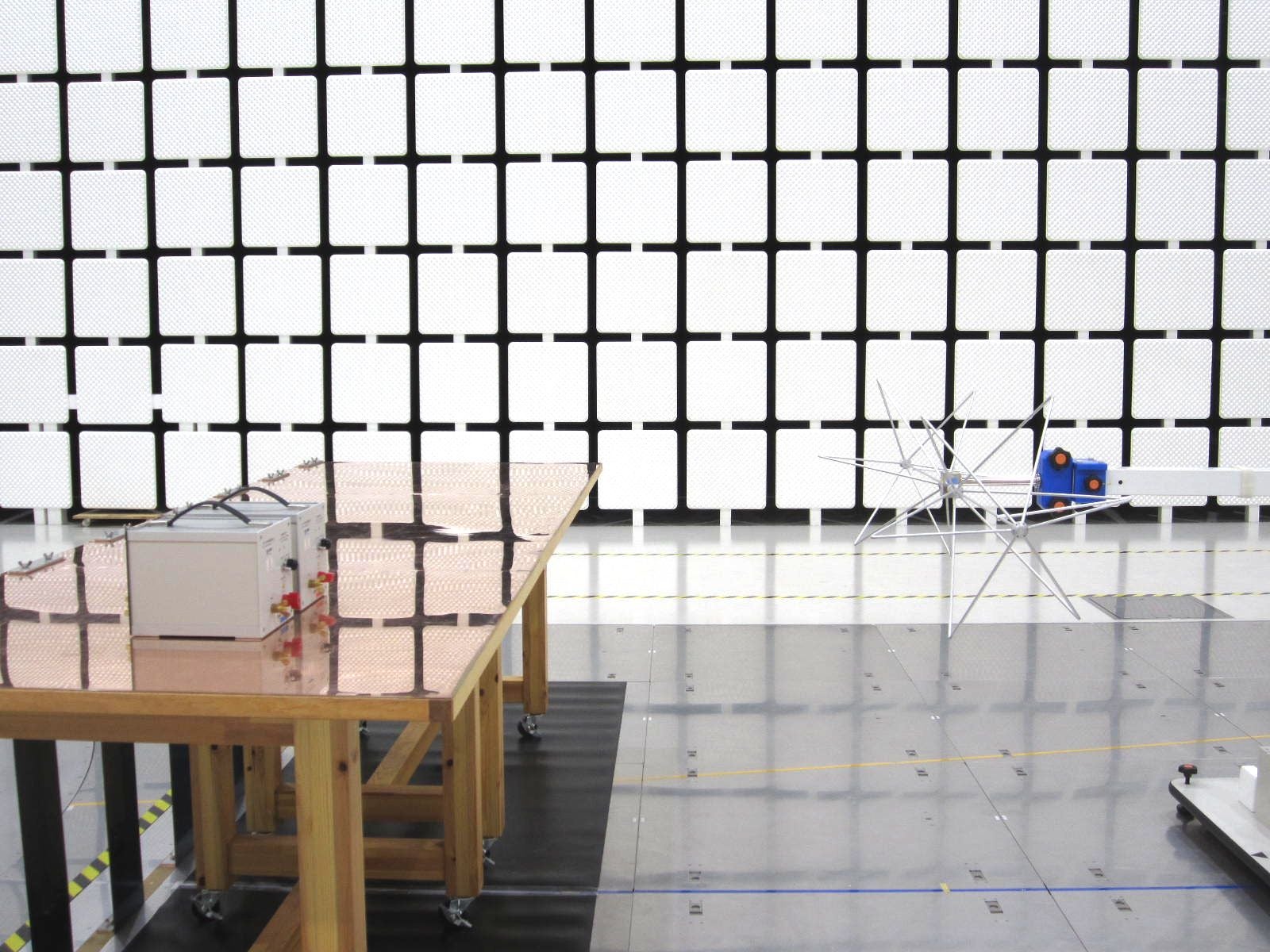

【放射エミッション】

• 測定周波数：100 kHzから6 GHz
• トランスデューサーの種別と型式
  • アクティブロッドアンテナ（型式 3301B）
  • バイコニカルアンテナ（型式 BBA9106/VHA9103B）
  • ログペリオディックアンテナ（型式 UHALP9108-A）
  • DRWGホーンアンテナ（型式 3115）

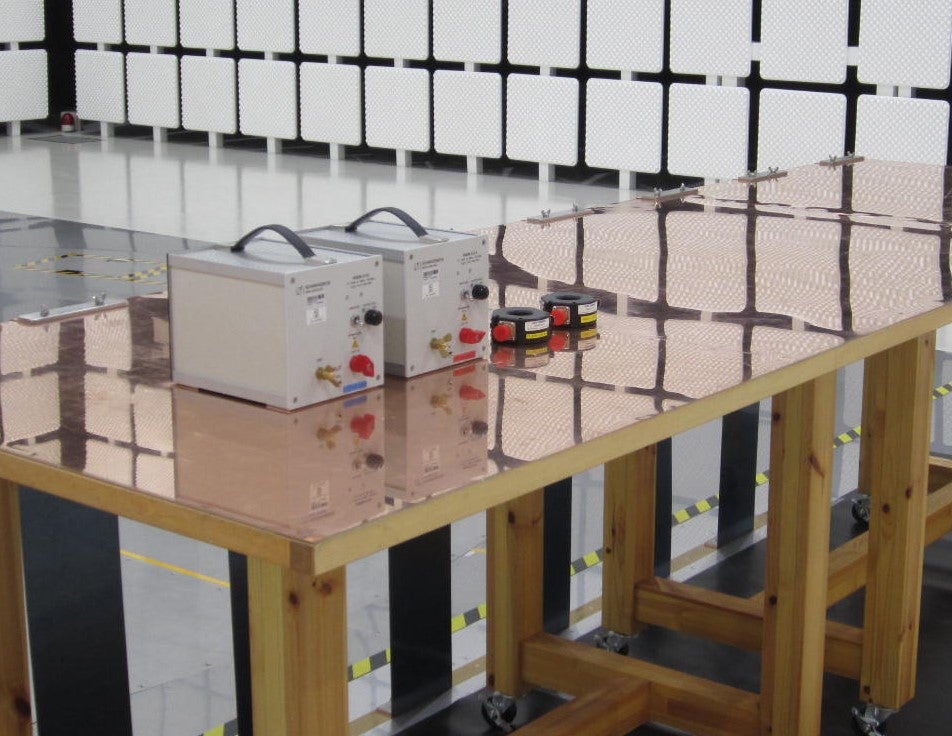

【伝導エミッション（電圧法）】

• 測定周波数：100 kHzから108 MHz
• トランスデューサーの種別と型式
  • AMN（型式 NNBM8124N）

【伝導エミッション（電流法）】

• 測定周波数：10 kHzから245MHz
• トランスデューサーの種別と型式
  • 電流プローブ（型式 91550-1, 94111-1）

テストベンチ

W 3.0 m x D 1.0 m x H 0.9 m
