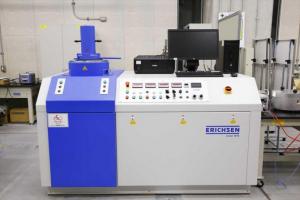

本部万能型薄板成形試験機
最終更新日2024年9月23日
用途
薄板材料の成形性評価
仕様
しわ抑え力： 400 kN(最大)
打ち抜き力： 700 kN(最大)
最大ストローク： 150 mm
メインパンチスピード：5 mm/min(最小) 750 mm/min(最大)
絞り試験温度：室温(最小) 600℃(最大)
※本装置は公益財団法人JKA補助事業による補助を受けて設置しています。
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：強度・衝撃
- 担当部署
- 機械技術グループ
- 導入年度
- 2015
- 型番
- 142-40
- 製造者
- エリクセン社
- 対応試験規格
- ISO 20482 ／ JIS Z2247 ／ ISO 12004
- 備考
本装置は公益財団法人JKA補助事業のRING!RING!プロジェクト（外部リンク）による補助を受けて設置しています。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （6）成形性試験 絞り試験 [1回につき] | T416111 | 4,170円 | 8,330円 |
| 依頼試験 | （6）成形性試験 絞り試験 （同一試験の追加） [1回につき] | T416112 | 800円 | 1,600円 |
| 依頼試験 | （6）成形性試験 高温絞り試験 [1回につき] | T416211 | 7,350円 | 14,690円 |
| 依頼試験 | （6）成形性試験 高温絞り試験 （同一試験の追加） [1回につき] | T416212 | 3,990円 | 7,950円 |
| 依頼試験 | （6）成形性試験 エリクセン試験 [3回につき] | T416311 | 4,430円 | 8,840円 |
| 依頼試験 | （6）成形性試験 エリクセン試験 （同一試料の追加） [1回につき] | T416312 | 520円 | 1,180円 |
| 依頼試験 | （6）成形性試験 球頭張出し試験 [1回につき] | T416411 | 3,430円 | 6,850円 |
| 依頼試験 | （6）成形性試験 球頭張出し試験 （同一試験の追加） [1回につき] | T416412 | 520円 | 1,180円 |
