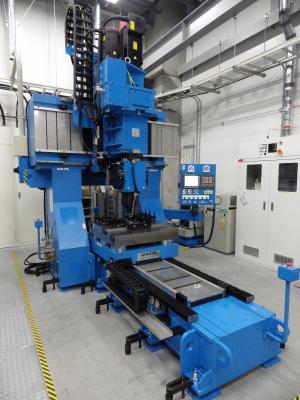

本部2次元摩擦攪拌接合装置（2D-FSW）
最終更新日2024年10月8日
用途
摩擦攪拌接合による接合・試作等
仕様
公称最大荷重：25kN
最大回転数：3000rpm
位置制御・トルク制御方式
公称接合可能厚さ：15mm（A6000系）
アルゴンガスシールド可（鉄鋼等の金属接合時）
機器概要
- 分類
- M：加工機・造形機：加工機
- 担当部署
- 機械技術グループ
- 導入年度
- 2013
- 型番
- 2D-FSW
- 製造者
- 株式会社 日立パワーソリューションズ
- 対応試験規格
- 備考
X-Y軸方向への接合可能な摩擦攪拌接合装置です。剛性が高いため、アルミニウム、マグネシウムだけでなく、銅合金やチタン薄板など、比較的硬い金属も接合が可能です。試作や施工はオーダーメード開発支援などで承っております。
