English 機器利用可能
本部
本部偏光イメージングシステム／WPA-100
最終更新日2026年10月26日

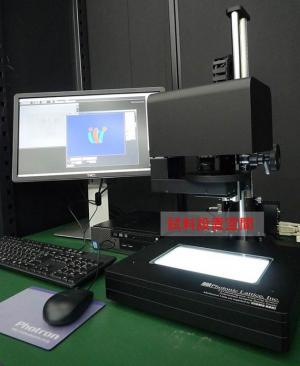

ワイドレンジ2次元複屈折評価システムWPA-100（株式会社フォトニックラティス）
- 用途
ガラス・樹脂など透明材料の複屈折、位相差、応力分布
および配向状態の評価- 仕様
- 測定原理：位相シフト方式複屈折イメージング
- 複屈折位相差測定範囲：0～3000 nm
- 測定波長： 523 nm、543 nm、575 nm
- 視野サイズ：約4×6 mm～100×136 mm
- 検出画素数：384×288 pixels
- 測定モード：透過観察
- 測定時間：数秒～数十秒
機器概要
- 分類
- A：分析・評価：物性測定
- 担当部署
- 固体デバイス技術グループ
- 導入年度
- 2014
- 型番
- ワイドレンジ2次元複屈折評価システムWPA-100
- 製造者
- 株式会社フォトニックラティス
- 備考
複屈折位相差および光学主軸方位を二次元で可視化する装置です。
透明材料内部の応力や歪み、分子配向状態を非破壊・短時間で評価でき、成形条件の最適化や品質管理に活用できます。- 樹脂成形品の残留応力評価
- 延伸フィルムの面内配向評価
- 偏光板・位相差フィルム評価
- ガラス製品の歪み評価
- 接着・ラミネート状態の確認
複屈折マッピングにより、目視では確認できない内部状態を可視化できます。
機器利用ご依頼の際は、測定のご案内[PDF]をご一読ください。お問い合わせは、ご案内下部に記載されたメールアドレスまでお願いいたします。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （1）2次元複屈折評価システム [1時間につき] | S21111 | 2,600円 | 5,060円 |
