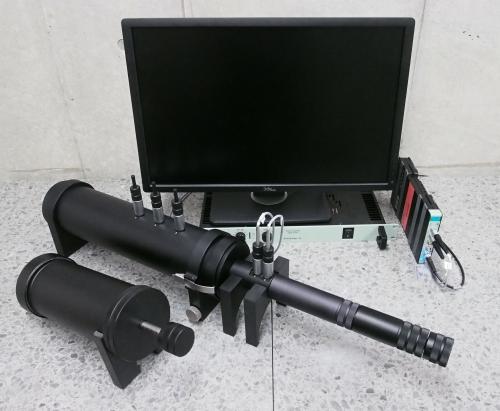

本部音響管（垂直入射吸音率・音響透過損失測定装置）
最終更新日2025年3月19日
用途
音響材料の性能測定 ・垂直入射吸音率 （JIS A1405-2,ISO 10534-2,ASTM E 1050） ・垂直入射音響透過損失測定 （ASTM E 2611）
仕様
周波数範囲：50Hzから6400Hz
試料寸法：低周波用直径100mm、高周波用直径29mm
機器概要
- 分類
- D：音響・照明・赤外線：音響
- 担当部署
- 光音技術グループ
- 導入年度
- 2007
- 型番
- 音響管：4206T PULSEアナライザ ハードウェア：LAN-XI ソフトウェア：PULSE Labshop Type7700,7758, MS1021
- 製造者
- ブリュエル・ケアー
- 対応試験規格
- JIS A1405-2 ／ ISO 10534-2 ／ ASTM E1050 ／ ASTM E2611
- 備考
試験内容により対応可能な試験規格は異なります
測定データは光学式記録メディア（CD/DVD 51円）でのお渡しになります（USBメモリーなどの使用はできません）
ご利用の際は、事前に担当者との打ち合わせが必要ですご案内： 垂直入射吸音率測定（依頼試験） [PDF]
垂直入射音響透過損失測定（依頼試験） [PDF]
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （17）音響管 ※ライセンス制度対象機器 [1時間につき] | S22811 | 1,360円 | 2,880円 |
| 依頼試験 | （1）材料の音響特性試験 垂直入射吸音率・音響透過損失 [1測定につき] | TN11411 | 11,440円 | 22,880円 |
