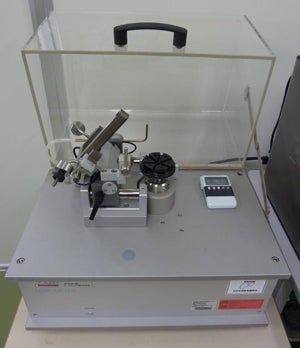

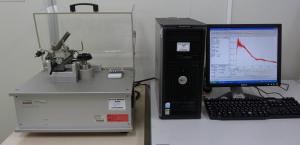

本部ボールオンディスク摩擦摩耗試験機［プロセス技術G-2］
最終更新日2024年8月29日
用途
表面改質品等の摩擦特性評価（摩擦係数測定等）
仕様
測定方法：ボールオンディスク型注1）回転注2）
ボール直径：6mmまたは1/4inch
回転速度：1500rpm まで
標準荷重：30N まで
摩擦力計測：20N まで
最大回転半径：20mm
※本装置は公益財団法人JKA補助事業による補助を受けて設置しています。
機器概要
- 分類
- K：強度・硬さ・振動・衝撃：硬さ・摩耗
- 担当部署
- プロセス技術グループ
- 導入年度
- 2007
- 型番
- Tribometer
- 製造者
- CSM Instruments
- 対応試験規格
- 備考
注1） ピンオンディスクについてはご相談下さい
注2） 往復摺動についてはご相談下さい
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （2）表面処理皮膜試験 ボールオンディスク乾燥摩擦試験 [1条件につき] | T412311 | 3,590円 | 7,190円 |
| 依頼試験 | （2）表面処理皮膜試験 ボールオンディスク乾燥摩擦試験 （同一試験の追加） [1時間につき] | T412312 | 1,160円 | 2,350円 |
03-5530-2630
