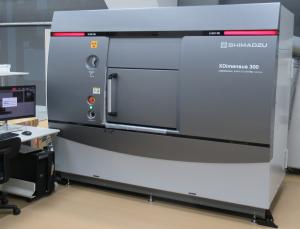

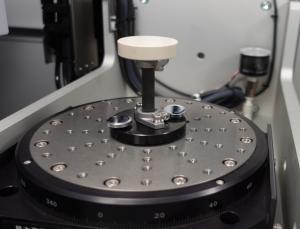

城南支所計測用X線CT装置
最終更新日2024年12月3日
用途
樹脂成形部品、アルミダイキャストの透視検査およびCTスキャン、内外を含めた寸法計測
仕様
最大管電圧 : 225 kV
測定精度(プロービング誤差) : |PS| + PF = 5.0 μm※
※X線源からワークの回転中心までの距離 ： 200mm
PS：標準球の直径測定誤差 [測定値]－[校正値]
PF：標準球の形状測定誤差 [最大半径]－[最小半径]
測定精度(球間距離測定誤差) : ±(3.8 + L/50) μm
測定精度はVDI/VDE 2630 Part1.3に準拠
最大搭載寸法 : φ300×H300 mm(治具含む)
最大撮影領域 : φ300×H210 mm
最大ワーク重量 : 10.0 kg(治具含む)
機器概要
- 分類
- B：非破壊検査
- 担当部署
- 城南支所
- 導入年度
- 2023
- 型番
- XDimensus 300
- 製造者
- 株式会社島津製作所
- 対応試験規格
- 備考
部品の内部構造や欠陥の観察、寸法計測にご利用いただけます。
X線CT撮影後オーダーメード型技術支援にて、STLやSTEP等の3Dデータ形式の出力(形状が完全に再現できない可能性もあります)と欠陥解析が可能です。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （1）エックス線透過試験 半切サイズ エックス線透視検査試験によるもの [5分につき] | TD11411 | 1,970円 | 3,240円 |
| 依頼試験 | （1）エックス線透過試験 半切サイズ エックス線透視検査試験によるもの（同一試験の追加） [5分につき] | TD11412 | 500円 | 1,080円 |
| 依頼試験 | （1）エックス線透過試験 半切サイズ エックス線CTによるもの [1スキャンにつき] | TD11421 | 22,870円 | 45,740円 |
03-3733-6233
