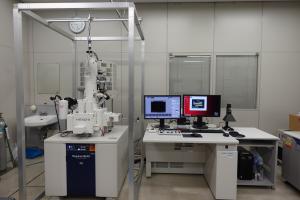

走査電子顕微鏡［城南支所-1］

最終更新日2024年8月29日

用途

微小部分の観察および分析

仕様

電子銃：冷陰極電界放出形電子銃
分解能：1nm（加速電圧_15kV、WD=4mm）
倍率：20倍から 80万倍まで（実用倍率数十万倍程度）
分析検出器：エネルギー分散型X線分析装置
分析範囲：5B から 92U まで
試料サイズ：最大32mm（直径）

機器概要

備考

【注意事項】

磁性体試料は、対物レンズの磁界で強く吸引され、故障の原因となりますので、本装置では観察できません。

【動画紹介】(外部リンク)

上記YouTube動画にて、本装置でできることや利用例などについて、担当研究員が分かりやすくご紹介しています。

ぜひご覧ください。

設備利用	試験項目	項目コード	適用料金（税込）
設備利用	試験項目	項目コード	中小	一般
依頼試験	（20）走査電子顕微鏡によるもの像の観察 [1試料につき]	T632111	12,460円	18,100円
依頼試験	（20）走査電子顕微鏡によるもの写真撮影 [1撮影につき]	T632121	2,890円	4,410円
依頼試験	（20）走査電子顕微鏡によるもの定性分析エネルギー分散型分光器によるもの [1測定点につき]	T632211	9,100円	13,610円
依頼試験	（20）走査電子顕微鏡によるもの線分析又は面分析エネルギー分散型分光器によるもの [1測定につき]	T632311	14,960円	26,000円
