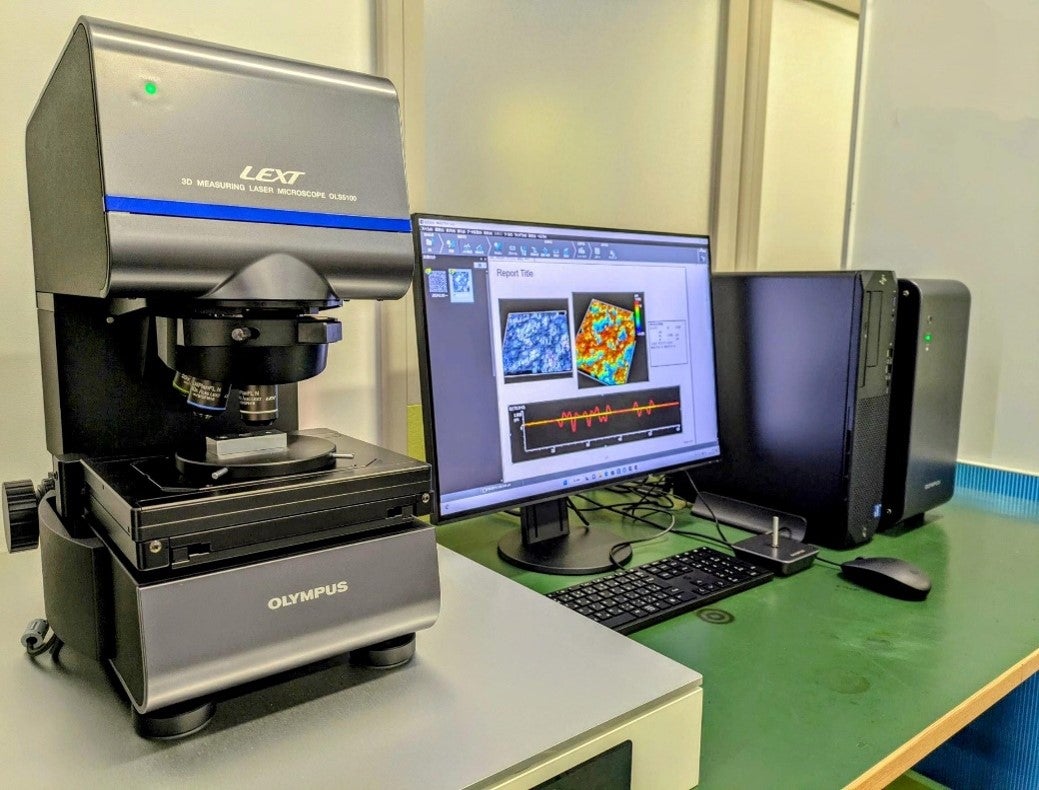

レーザー顕微鏡

最終更新日2024年11月8日

•

用途

製品の断面形状確認、表面粗さ、膜厚評価

仕様

光源：レーザー　波長405 nm
総合倍率：×54～×17,280
XY駆動範囲：100 mm×100 mm
表示分解能：幅：1 nm、高さ：0.5 nm
最大試料高さ：100 mm
標準レンズ・倍率(WD)：×10（10.4 mm）、×20（1 mm）、×50（0.35 mm）、×100（0.35 mm）

機器概要

分類

C：顕微鏡

担当部署

城南支所

導入年度

2024

型番

LTXT OLS5100

製造者

株式会社エビデント

対応試験規格

備考

レーザー顕微鏡は対象物に特定波長の光線を照射し、反射光を測定することで像を観察する装置です。
深さ方向に合成した3D像を自動かつ短時間で高解像度で出力できます。複数の画像を1枚のデータとする画像連結機能により、広視野測定ができます。
触針式の表面粗さや2次元測定機では測定が難しい試料^※の粗さや形状測定ができます。
※ 高分子材料などの柔らかい試料、粘着性試料

料金表

設備利用	試験項目	項目コード	適用料金（税込）
			中小	一般
機器利用	（4）レーザー顕微鏡 [1時間につき]	S31411	1,180円	2,540円
