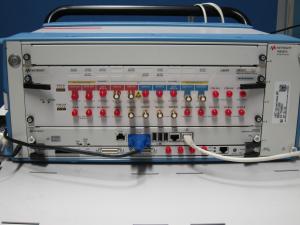

本部（DX推進センター）シリアルBERT（16Gb/s）
最終更新日2024年10月8日
用途
送受信側におけるシリアル信号パターンの比較 信号のジッタ耐性評価 各種シリアル・バス（USB 3.1/SATA）のレシーバ適合試験
仕様
チャネル数：2
ビットレート：256 Mb/sから16 Gb/s
拡張機能：ディエンファシス信号変換（シグナル・コンバータ）
機器概要
- 分類
- E：電気計測・電気安全：電子計測
- 担当部署
- IoT技術グループ
- 導入年度
- 2015
- 型番
- M8020A
- 製造者
- Keysight Technologies
- 対応試験規格
- 備考
3つの機能により耐性を評価することができます。
- パターン・ジェネレータ（パルス・パターン発生器）
数種類の高速シリアル規格のコンプライアンス・パターンを定義済
PRBS（疑似ランダムビット）パターンまたはユーザ定義パターン - ジッタ耐力テスト
ジッタを印加可能
干渉チャネル（ISIボード・トレースを通過させる)対応 - エラー・ディテクタ（シリアル・ビット誤り率テスタ)
累積BER（ビット誤り率）測定、アイ・ダイアグラム測定、TJ（トータル・ジッタ）測定
お客さまご自身で操作可能な機器利用としてご利用いただけます。
本機器に関する事業は東京都IoT研究会の会員向けに提供します。
お申込みならびにお問合せは会員サイトからお願いいたします。
詳しくはこちらのページをご覧ください。
https://iot.iri-tokyo.jp/irai-kiki/（外部リンク）- パターン・ジェネレータ（パルス・パターン発生器）
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （1）電子機器特性試験 SATA電気的適合試験 （基本料） [1測定手順につき] | TL11511 | 6,220円 | 10,720円 |
| 依頼試験 | （1）電子機器特性試験 SATA電気的適合試験 （追加料） [1測定手順につき] | TL11512 | 1,520円 | 2,440円 |
