本部（DX推進センター）
本部（DX推進センター）シリアルBERT（16Gbps/差動4ペア）/M8020A（M8041A + M8062A ）、ネットワークアナライザ(26.5GHz/TDR)／E5080B
最終更新日2026年6月25日

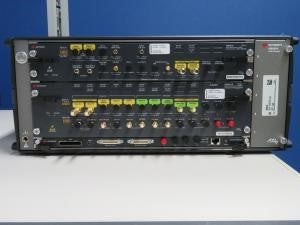

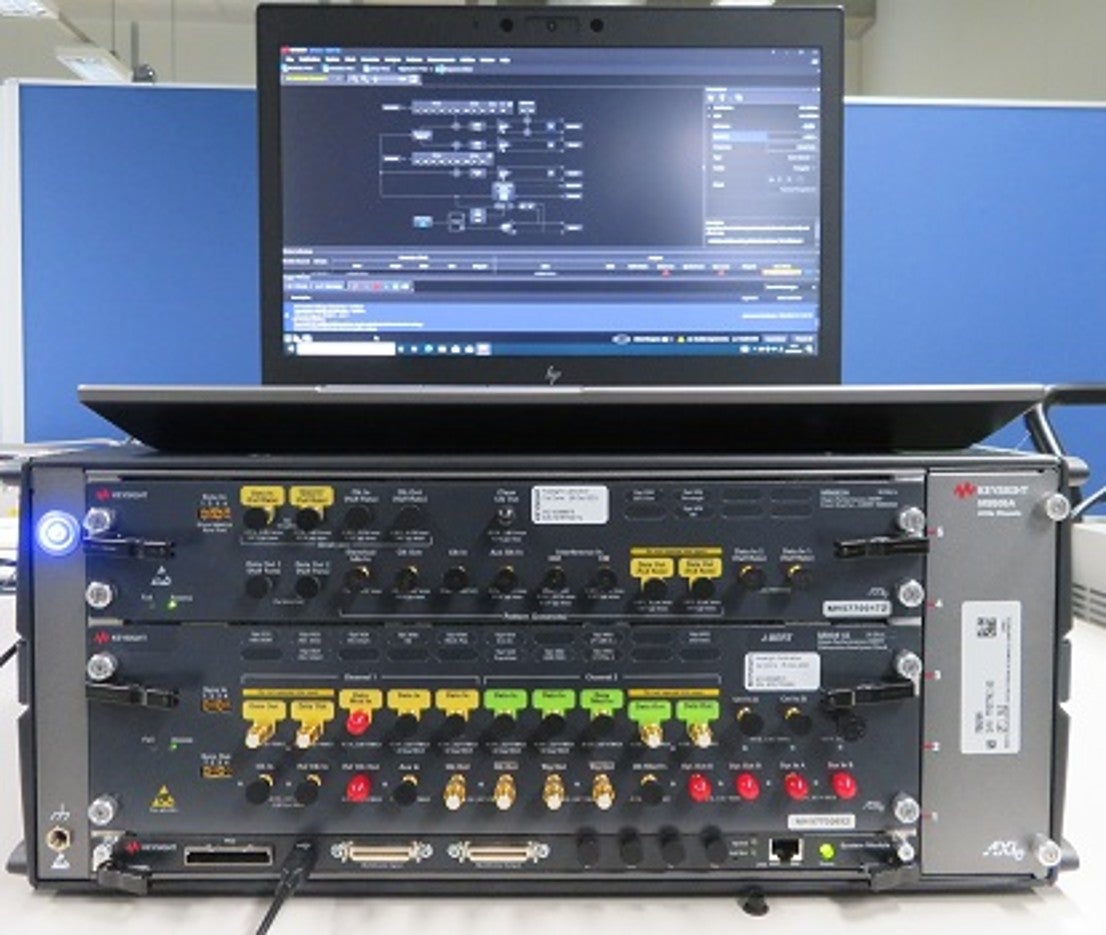

シリアルBERTの外観
- 用途
高速信号伝送回路の性能評価
・シリアルBERT
送受信側におけるシリアル信号パターンの比較
信号のジッタ耐性評価
各種シリアル・バス（USB 3.2/SATA）のレシーバ適合試験・ネットワークアナライザ
リターンロスや特性インピーダンス、VSWRなどの反射特性評価
減衰特性や群遅延などの伝送特性評価- 仕様
M8020A（シリアルBERT）
モジュール１：M8041A
チャネル数：2
ビットレート：256 Mb/sから16.2 Gb/s
拡張機能：ディエンファシス信号変換（シグナル・コンバータ）モジュール２：M8062A
チャネル数：1
ビットレート：512 Mb/sから32.4 Gb/s

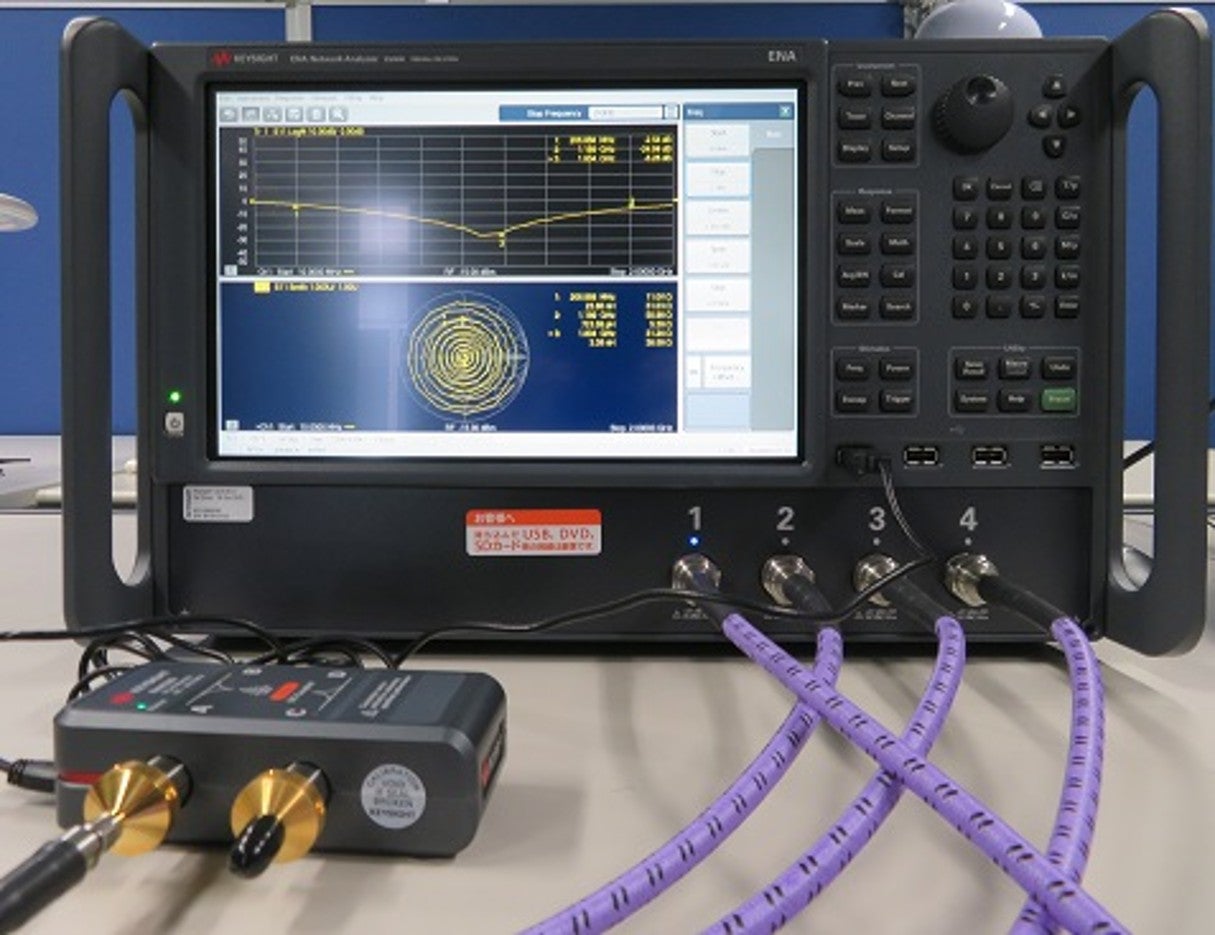

拡張機能：ディエンファシス信号変換（シグナル・コンバータ）E5080B（ネットワークアナライザ）
チャネル数：4
周波数 ：100 kHzから26.5 GHz
オプション：S96007B Automatic fixture removal 、 S96011B Enhanced time domain analysis with TDR
電子校正モジュール（Ecal）：N4433D
機器概要
- 分類
- E：電気計測・電気安全：電子計測
- 担当部署
- IoT通信技術グループ
- 導入年度
- 2021
- 型番
- M8020A（M8041A + M8062A ）、E5080B
- 製造者
- Keysight Technologies
- 備考
シリアルBERTとネットワークアナライザの2機種をご利用いただけます。
お客さまご自身で操作可能な機器利用としてご利用いただけます。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （3）シリアルBERT シリアルBERT（16Gbps/差動4ペア） [1時間につき] | SM1321 | 5,780円 | 11,570円 |
