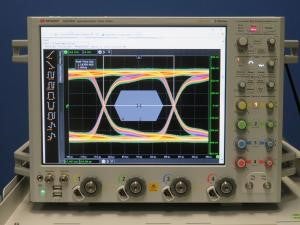

高性能オシロスコープ（33GHz）

最終更新日2024年9月4日

•

用途

アイ・パターン、ジッタ解析、プロトコルのデコード、電気的適合試験（USB 3.2、PCI Express、SATA、HDMI）

仕様

チャネル数：2（at 80 GSa/s）、4（at 80 GSa/s）
周波数帯域：33 GHz（at 2ch）、33 GHz（at 4ch）
拡張機能：

• アイ・パターン描画： USB 2.0/3.2、PCIe Gen 1/Gen 2/Gen 3、SATA Gen 1/Gen 2、HDMI 1.4b/2.0、DDR3
• プロトコル解析： USB 2.0/3.2、PCIe、SATA/SAS、 I2C/SPI、10/100 Mb Ethernet

機器概要

分類

E：電気計測・電気安全：電子計測

担当部署

IoT技術グループ

導入年度

2018

型番

DSAZ334A

製造者

Keysight Technologies

対応試験規格

備考

オシロスコープは、波形を見る測定器から、ロジック回路を評価・解析する測定器として用途を広げています。
ギガビットデータレートのリアルタイム波形の観測およびマスクテスト、クロック・リカバリが可能です。
16 Gbpsパターンジェネレータ（BERT）と合わせて使用することにより受信回路の評価にも適しています。

お客さまご自身で操作可能な機器利用としてご利用いただけます。

本機器に関する事業は東京都IoT研究会の会員向けに提供します。
お申込みならびにお問合せは会員サイトからお願いいたします。
詳しくはこちらのページをご覧ください。
https://iot.iri-tokyo.jp/irai-kiki/（外部リンク）

料金表

設備利用	試験項目	項目コード	適用料金（税込）
			中小	一般
機器利用	（4）オシロスコープ 高性能オシロスコープ（33GHz） [1時間につき]	SM1431	7,170円	14,340円
依頼試験	（1）電子機器特性試験 USB3.2電気的適合試験 （基本料） [1測定手順につき]	TL11411	6,220円	12,450円
依頼試験	（1）電子機器特性試験 USB3.2電気的適合試験 （追加料） [1測定手順につき]	TL11412	1,520円	3,050円
依頼試験	（1）電子機器特性試験 SATA電気的適合試験 （基本料） [1測定手順につき]	TL11511	6,220円	10,720円
依頼試験	（1）電子機器特性試験 SATA電気的適合試験 （追加料） [1測定手順につき]	TL11512	1,520円	2,440円
依頼試験	（1）電子機器特性試験 PCIe電気的適合試験 （基本料） [1測定手順につき]	TL11611	3,500円	7,350円
依頼試験	（1）電子機器特性試験 PCIe電気的適合試験 （追加料） [1測定手順につき]	TL11612	1,320円	2,570円
依頼試験	（1）電子機器特性試験 HDMI電気的適合試験 （基本料） [1測定手順につき]	TL11811	5,640円	11,290円
依頼試験	（1）電子機器特性試験 HDMI電気的適合試験 （追加料） [1測定手順につき]	TL11812	410円	660円
依頼試験	（1）電子機器特性試験 CoaXPressSQ電気的適合試験 （基本料） [1測定手順につき]	TL11911	2,530円	5,030円
依頼試験	（1）電子機器特性試験 CoaXPressSQ電気的適合試験 （追加料） [1測定手順につき]	TL11912	900円	1,930円
