高性能オシロスコープ（20GHz）

最終更新日2026年5月28日

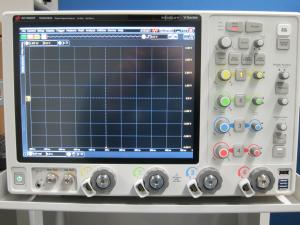

高性能オシロスコープ（20GHz）の外観

•

用途

アイ・パターン、ジッタ解析、プロトコルのデコード、電気的適合試験（USB 3.2、PCI Express、SATA、HDMI）

仕様

チャネル数：2（at 80 GSa/s）、4（at 40 GSa/s）
周波数帯域：20 GHz（at 2ch）、16 GHz（at 4ch）
拡張機能：

• アイ・パターン描画： USB 2.0/3.2、PCIe Gen 1/Gen 2/Gen 3、SATA Gen 1/Gen 2、HDMI 1.4b/2.0、DDR3
• プロトコル解析： USB 2.0/3.2、PCIe、SATA/SAS、 I2C/SPI、10/100 Mb Ethernet

機器概要

分類

E：電気計測・電気安全：電子計測

担当部署

IoT通信技術グループ

導入年度

2016

型番

DSAV204A

製造者

Keysight Technologies

備考

オシロスコープは、波形を見る測定器から、ロジック回路を評価・解析する測定器として用途を広げています。
ギガビットデータレートのリアルタイム波形の観測およびマスクテスト、クロック・リカバリが可能です。
16 Gbpsパターンジェネレータ（BERT）と合わせて使用することにより受信回路の評価にも適しています。

お客さまご自身で操作可能な機器利用としてご利用いただけます。

依頼試験のお問い合わせは、事前にご利用の手引きをご参照ください。

料金表

設備利用	試験項目	項目コード	適用料金（税込）
			中小	一般
機器利用	（4）オシロスコープ 高性能オシロスコープ（20GHz） [1時間につき]	SM1421	3,920円	6,140円
依頼試験	（1）電子機器特性試験 USB2.0電気的適合試験 （基本料） [1測定手順につき]	TL11111	3,500円	6,640円
依頼試験	（1）電子機器特性試験 USB2.0電気的適合試験 （追加料） [1測定手順につき]	TL11112	1,150円	2,140円
依頼試験	（1）電子機器特性試験 イーサネット電気的適合試験 （基本料） [1測定手順につき]	TL11211	3,400円	6,540円
依頼試験	（1）電子機器特性試験 イーサネット電気的適合試験 （追加料） [1測定手順につき]	TL11212	1,080円	2,060円
依頼試験	（1）電子機器特性試験 USB3.2電気的適合試験 （基本料） [1測定手順につき]	TL11411	6,220円	12,450円
依頼試験	（1）電子機器特性試験 USB3.2電気的適合試験 （追加料） [1測定手順につき]	TL11412	1,520円	3,050円
依頼試験	（1）電子機器特性試験 SATA電気的適合試験 （基本料） [1測定手順につき]	TL11511	6,220円	10,720円
依頼試験	（1）電子機器特性試験 SATA電気的適合試験 （追加料） [1測定手順につき]	TL11512	1,520円	2,440円
依頼試験	（1）電子機器特性試験 PCIe電気的適合試験 （基本料） [1測定手順につき]	TL11611	3,500円	7,350円
依頼試験	（1）電子機器特性試験 PCIe電気的適合試験 （追加料） [1測定手順につき]	TL11612	1,320円	2,570円
依頼試験	（1）電子機器特性試験 HDMI電気的適合試験 （基本料） [1測定手順につき]	TL11811	5,640円	11,290円
依頼試験	（1）電子機器特性試験 HDMI電気的適合試験 （追加料） [1測定手順につき]	TL11812	410円	660円
