DC電源アナライザ

最終更新日2024年8月29日

用途

DC電源出力、DCバイアス電源テスト

仕様

チャネル数：4
出力定格：電圧：50 V、電流：3 A/1.5 A、電力：100 W/50 W、DC電源出力の設定確度：23 ℃±5 ℃で設定範囲の最小値から最大値に適用）

電圧ハイ・レンジ（＞ 5.5 V）：0.016 % + 6 mV
電圧ロー・レンジ（≦ 5.5 V）：0.016 % + 1.5 mV
電流ハイ・レンジ（＞ 100 mA、@ 0から7 V）：0.04 % + 200 μA
電流ロー・レンジ（≦ 100 mA、@ 0から7 V）：0.04 % + 15 μA
電流ロー・レンジ（≦ 100 mA、@ 0から50 V）：0.04 % + 55 μA

電流測定確度（23 ℃±5 ℃)

電圧ハイ・レンジ（＞ 5.5 V）：0.016 % + 6 mV
電圧ロー・レンジ（≦ 5.5 V）：0.016 % + 1.5 mV
電流ハイ・レンジ（≦ 3 A）：0.04 % + 160 μA
電流ロー・レンジ（≦ 100 mA、0から7 V）：0.03 % + 15 μA
電流ロー・レンジ（≦ 100 mA、0から50 V）：0.03 % + 55 μA

機器概要

分類: E：電気計測・電気安全：電源・負荷・電源計測

担当部署: IoT技術グループ

導入年度: 2012

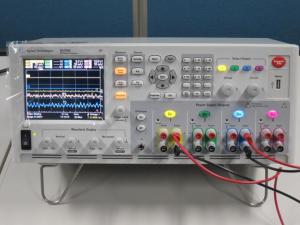

型番: メインフレーム：N6705B 電源モジュール：N6761A, N6762A, N6764A

製造者: アジレント・テクノロジー株式会社

対応試験規格

備考

DC電源出力波形をモニタリングするオシロスコープ機能、電源投入シーケンス制御機能、電源ラインへノイズ成分を重畳する機能等を備えた多機能DC電源です。電圧や電流の出力値を高精度にプログラム可能です（100 mA以下の電流ロー・レンジでは、mAおよびμAレンジの正確な測定が可能）。FPGA等を使った多電源システムの評価・解析に最適です。
お客さまご自身で操作可能な機器利用としてご利用いただけます。

本機器に関する事業は東京都IoT研究会の会員向けに提供します。
お申込みならびにお問合せは会員サイトからお願いいたします。
詳しくはこちらのページをご覧ください。
https://iot.iri-tokyo.jp/irai-kiki/（外部リンク）

03-5530-2286
