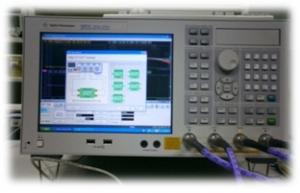

本部（DX推進センター）ネットワークアナライザ（20GHz/TDR）
最終更新日2024年8月29日
用途
リターンロスや特性インピーダンス、VSWRなどの反射特性評価 減衰特性や群遅延などの伝送特性評価
仕様
チャネル数：4
周波数：300 kHzから20 GHz（バイアス・ティー付き）
拡張機能：拡張タイム・ドメイン解析（Enhanced TDR）
機器概要
- 分類
- E：電気計測・電気安全：電子計測
- 担当部署
- IoT技術グループ
- 導入年度
- 2011
- 型番
- E5071C-4K5
- 製造者
- アジレント・テクノロジー株式会社
- 対応試験規格
- 備考
高速デジタルを扱うデバイスは高周波特性の評価が必要になります。
周波数特性から時間軸に変換して特性の時間変化を測定観測することもできます。- 周波数ドメイン： どの周波数について対策を立てる必要があるかを特定
- 時間ドメイン：インピーダンスの不整合により発生するノイズがどの箇所で起こっているかを特定
次のような目的でも利用できます。
- 高速規格対応のデータ伝送線路（ケーブル・基板・導波管 等）の測定と補正
- マクロを使った設定と繰り返し測定の効率化
- マルチポートの自動キャリブレーション
- 伝送路測定データからアイパターン（TDT測定）の出力
お客さまご自身で操作可能な機器利用としてご利用いただけます。
本機器に関する事業は東京都IoT研究会の会員向けに提供します。
お申込みならびにお問合せは会員サイトからお願いいたします。
詳しくはこちらのページをご覧ください。
https://iot.iri-tokyo.jp/irai-kiki/（外部リンク）
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 機器利用 | （39）ネットワークアナライザ ネットワークアナライザ（20GHz/TDR） [1時間につき] | S85321 | 1,420円 | 2,830円 |
| 依頼試験 | （1）電子機器特性試験 CoaXPressRL／Cable電気的適合試験 （基本料） [1測定手順につき] | TL11A11 | 2,310円 | 4,580円 |
| 依頼試験 | （1）電子機器特性試験 CoaXPressRL／Cable電気的適合試験 （追加料） [1測定手順につき] | TL11A12 | 710円 | 1,490円 |
