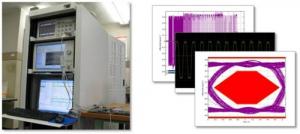

本部（DX推進センター）高周波データ伝送試験装置
最終更新日2024年8月29日
用途
1.高周波デジタル/アナログ信号（ミックスト・シグナル）同時測定 デジタル信号とアナログ信号を同一時間軸で観測し、信号の立上り／立下り時間、電圧レベル等の信号品質を解析します。 2.各種通信バスに対する電気的適合試験の事前確認（プレコンプライアンステスト） ・USB 2.0適合試験（Host/Device/Hub） ・Ethernet（イーサネット）電気的適合試験 （10Base-T/100Base-T/1000Base-TX）
仕様
オシロスコープ
チャネル数：4
周波数帯域：4 GHz (at 2 ch)
メモリ長：2Mサンプル
プローブ：パッシブ・プローブ（500 MHz）、アクティブ・プローブ（6 GHzまで）、電流プローブ（DCから50 MHz、30 Arms）
規格適合試験：10Base-T/100Base-TX/1000Base-T、USB 2.0
（Host/Device/Hub）、DDR2（DDR2-533まで）
拡張機能：アイパターン描画、SPI/12C/CANトリガ
機器概要
- 分類
- E：電気計測・電気安全：電子計測
- 担当部署
- IoT技術グループ
- 導入年度
- 2013
- 型番
- オシロスコープ： DSO9404A
- 製造者
- アジレント・テクノロジー株式会社
- 対応試験規格
- 備考
依頼試験またはお客さまご自身で操作可能な機器利用としてご利用いただけます。
料金表
設備利用'%3e%3cpath%20id='パス_322'%20data-name='パス%20322'%20d='M8,6.666A1.821,1.821,0,0,1,9.943,5H10.5a1.821,1.821,0,0,1,1.943,1.666,1.666,1.666,0,0,1-1.11,1.666,2.313,2.313,0,0,0-1.11,2.221'%20transform='translate(-8%20-5)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3cpath%20id='パス_323'%20data-name='パス%20323'%20d='M12,19v.006'%20transform='translate(-9.779%20-11.226)'%20fill='none'%20stroke='%23324eb3'%20stroke-linecap='round'%20stroke-linejoin='round'%20stroke-width='1.5'/%3e%3c/g%3e%3cg%20id='楕円形_100'%20data-name='楕円形%20100'%20transform='translate(2%202)'%20fill='none'%20stroke='%23324eb3'%20stroke-width='1.5'%3e%3ccircle%20cx='10'%20cy='10'%20r='10'%20stroke='none'/%3e%3ccircle%20cx='10'%20cy='10'%20r='9.25'%20fill='none'/%3e%3c/g%3e%3c/svg%3e){kind=small} | 試験項目 | 項目コード | 適用料金（税込） | |
|---|---|---|---|---|
| 中小 | 一般 | |||
| 依頼試験 | （1）電子機器特性試験 USB2.0電気的適合試験 （基本料） [1測定手順につき] | TL11111 | 3,500円 | 6,640円 |
| 依頼試験 | （1）電子機器特性試験 USB2.0電気的適合試験 （追加料） [1測定手順につき] | TL11112 | 1,150円 | 2,140円 |
| 依頼試験 | （1）電子機器特性試験 イーサネット電気的適合試験 （基本料） [1測定手順につき] | TL11211 | 3,400円 | 6,540円 |
| 依頼試験 | （1）電子機器特性試験 イーサネット電気的適合試験 （追加料） [1測定手順につき] | TL11212 | 1,080円 | 2,060円 |
03-5530-2286
